Контрольный образец МО-3

Назначение

Контрольный образец МО 3 предназначен для оценки работоспособности дефектоскопов полюсного намагничивания с применением соленоида или кабеля, намотанного на объект в виде соленоида или магнитного ярма.
При намагничивании контрольного образца МО-3 на его рабочей поверхности создается неоднородное магнитное поле, равное по своим характеристикам магнитному полю создаваемому естественными дефектами.
У других производителей данный образец может называться: Контрольный образец “ОМД-2”, ОМД 2.

Технические характеристики:

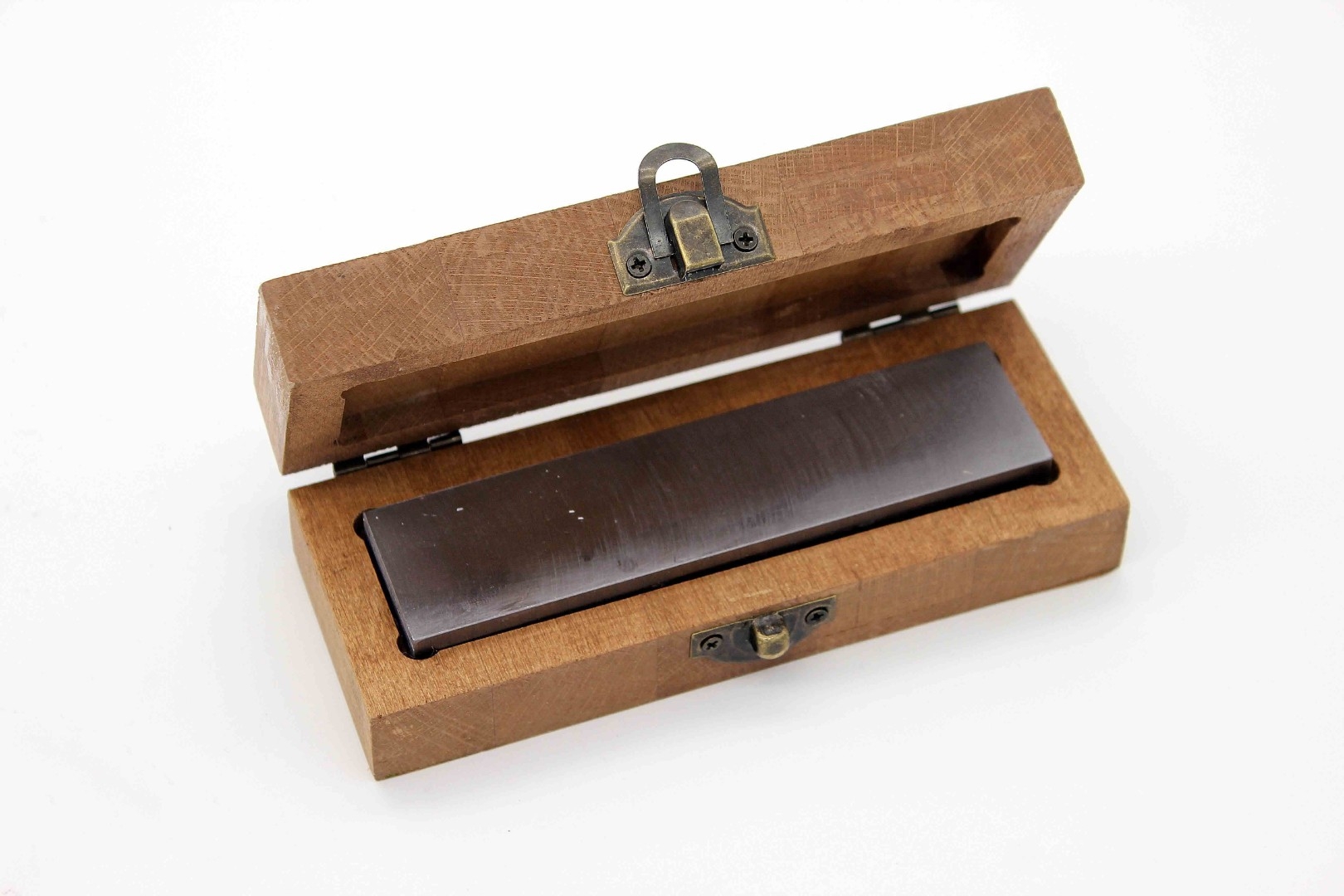

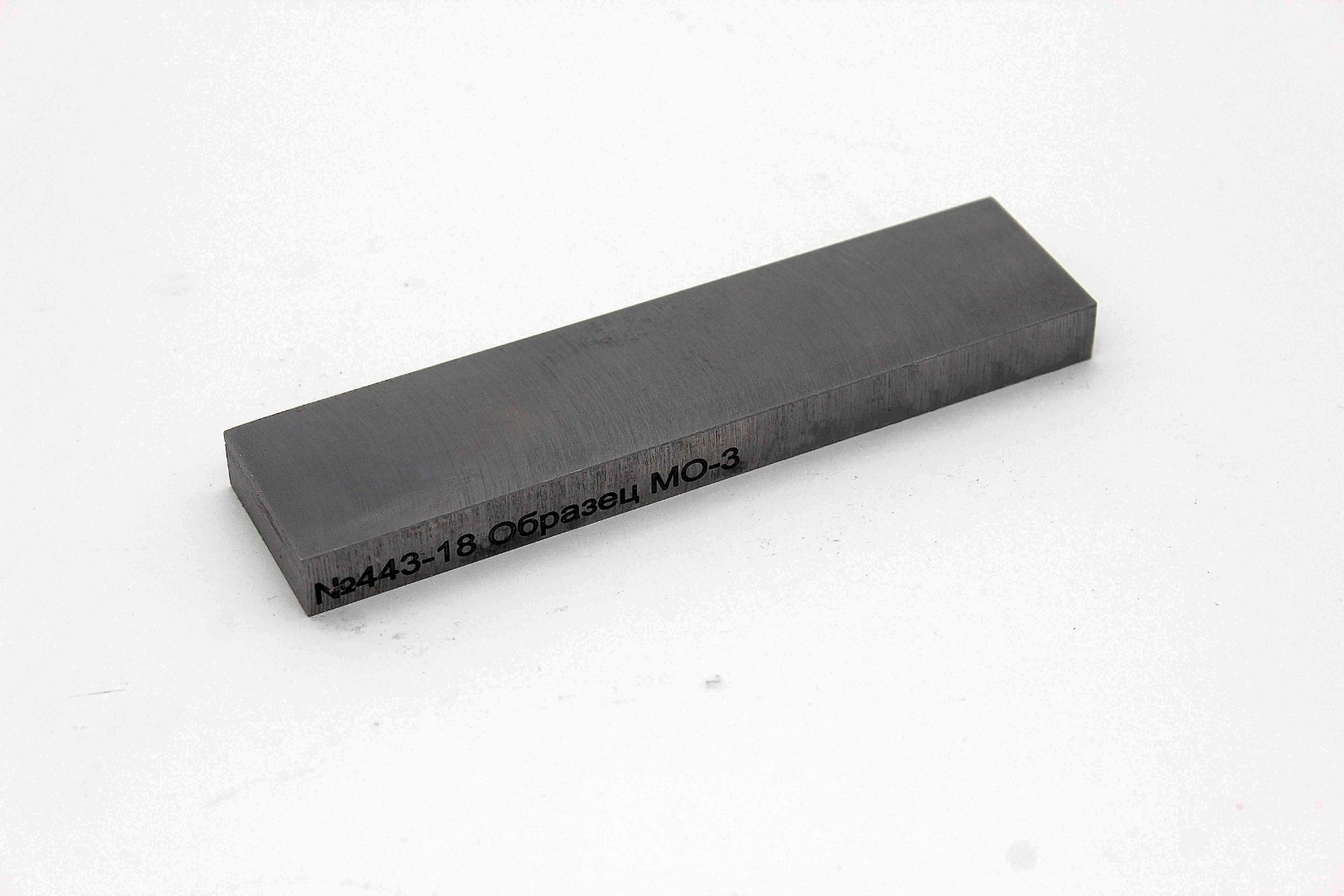

1. Образец МО-3 представляет собой стальную пластину, имеющую размеры 120х30х10мм. На боковой поверхности образца нанесены 5 дефектов в виде отверстий диаметром 2 мм, имеющие различную глубину залегания по отношению к рабочей поверхности.
2. Образец МО-3 изготовлен в соответствии с  ГОСТ Р 56512-2015 “Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы”.
3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.

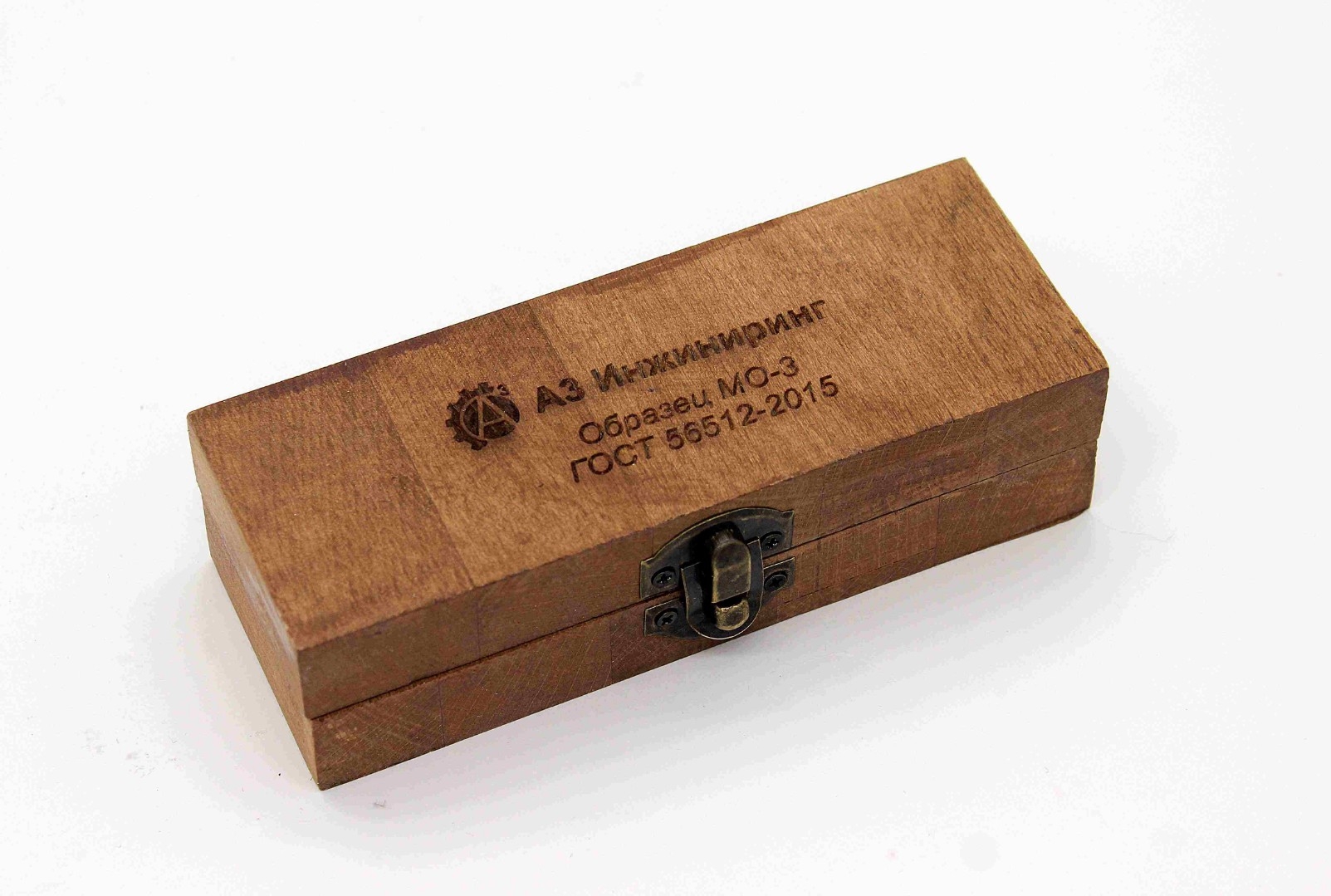

4. Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
