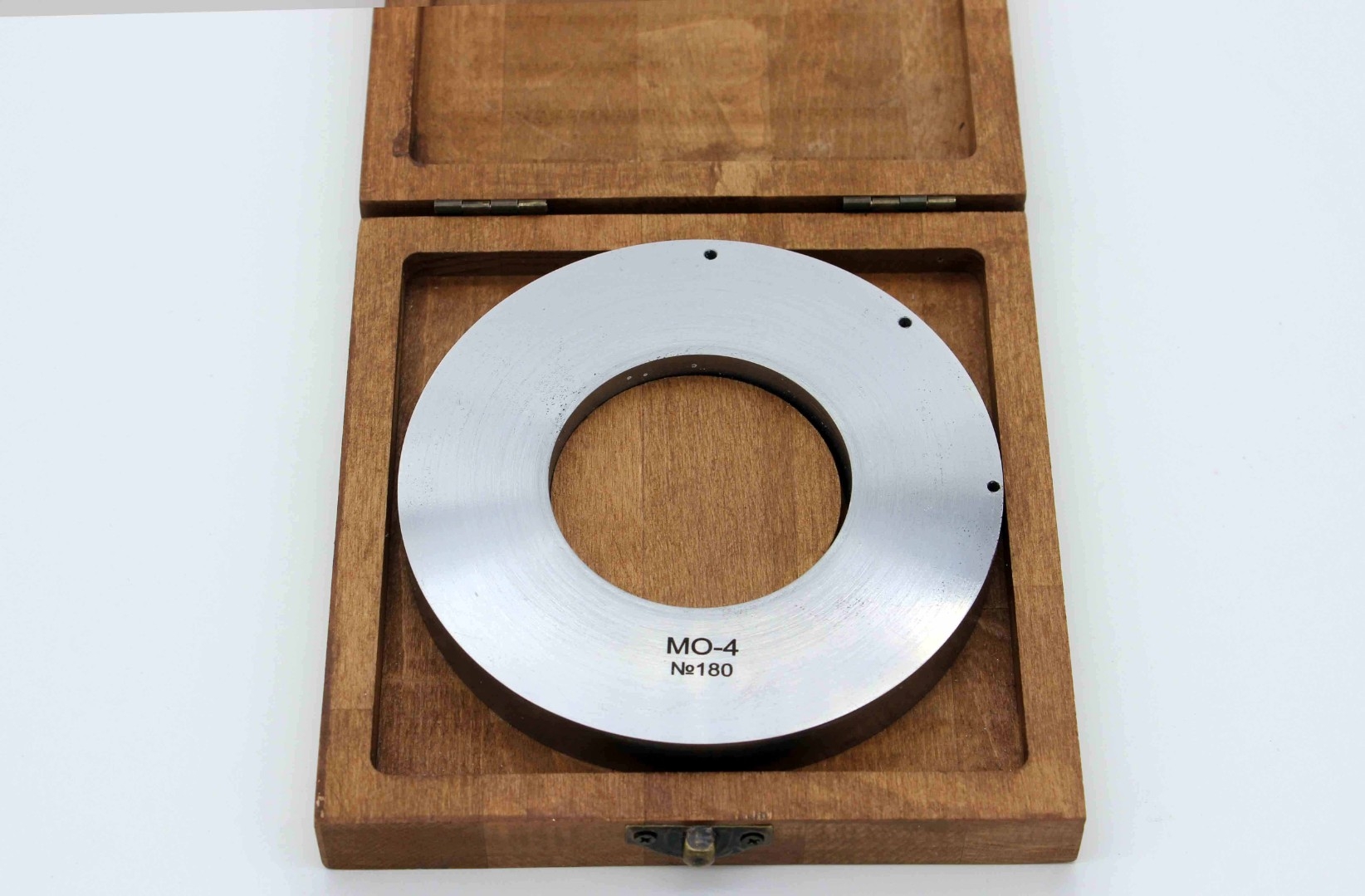

Контрольный образец МО-4

Назначение

Контрольный образец МО 4 предназначен для оценки работоспособности дефектоскопов индукционного и циркулярного намагничивания.

При намагничивании контрольного образца МО-4 на его рабочей поверхности создается неоднородное магнитное поле, равное по своим характеристикам магнитному полю создаваемому естественными дефектами.

Технические характеристики:

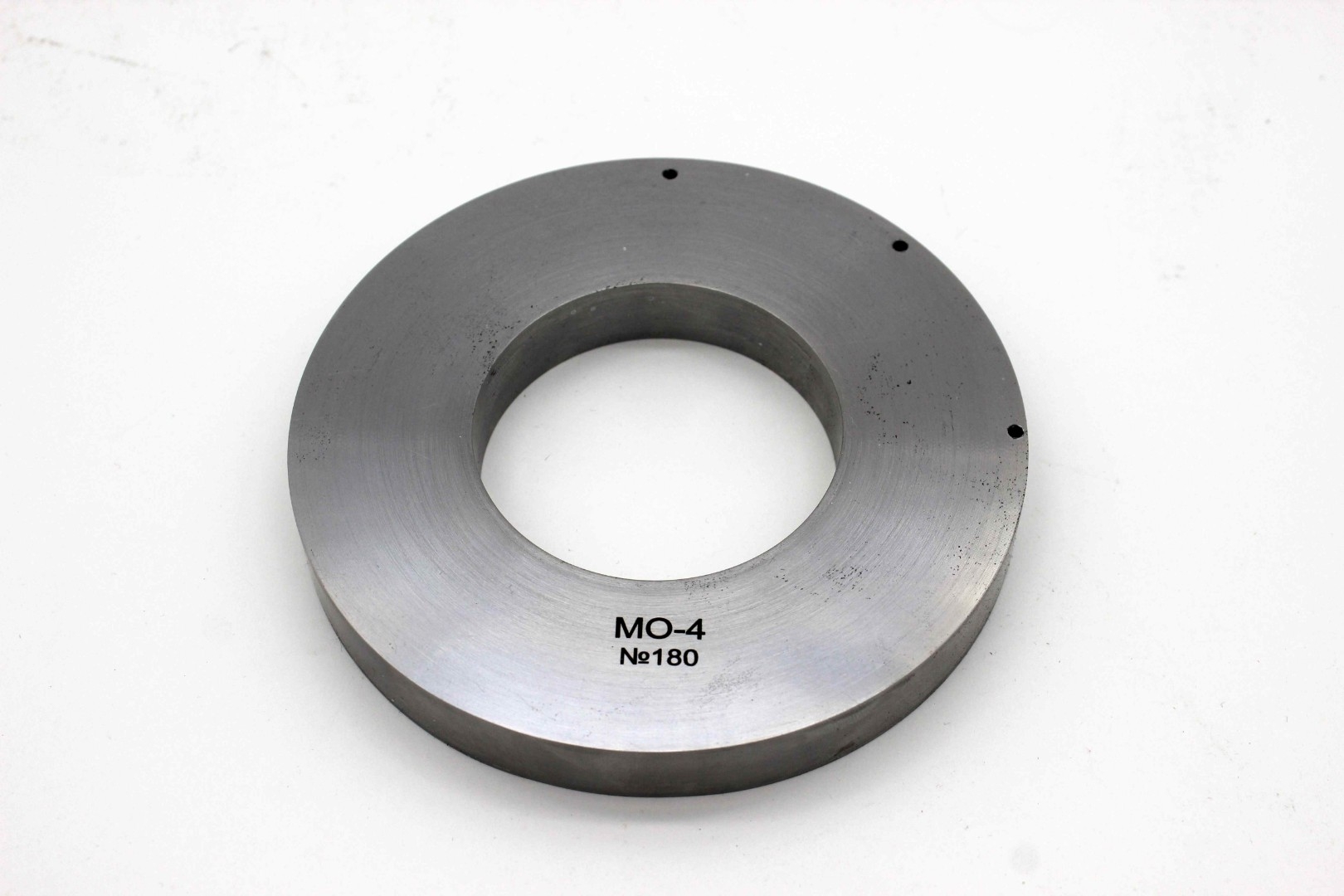

1. Образец МО-4 представляет собой цилиндр высотой 15мм, имеющий диаметр 120мм и центральное отверстие диаметром 60мм. На боковой поверхности цилиндра, перпендикулярно его образующей, выполнен поверхностный дефект, имитирующий несплошность материала. Данный дефект необходим для работы с дефектоскопами индукционного намагничивания. Дополнительно на контрольном образце МО-4 поверхностный дефект, расположенный в плоскости параллельной образующей цилиндра и 3 подповерхностных дефекта представляющие собой сквозные отверстия диаметром 2.5 мм, имеющие различную глубину залегания по отношению к внешней (рабочей) поверхности цилиндра, это необходимо для работы с дефектоскопами циркулярного намагничивания.
2. Образец МО-4 изготовлен в соответствии с  ГОСТ Р 56512-2015 “Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы”.
3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.

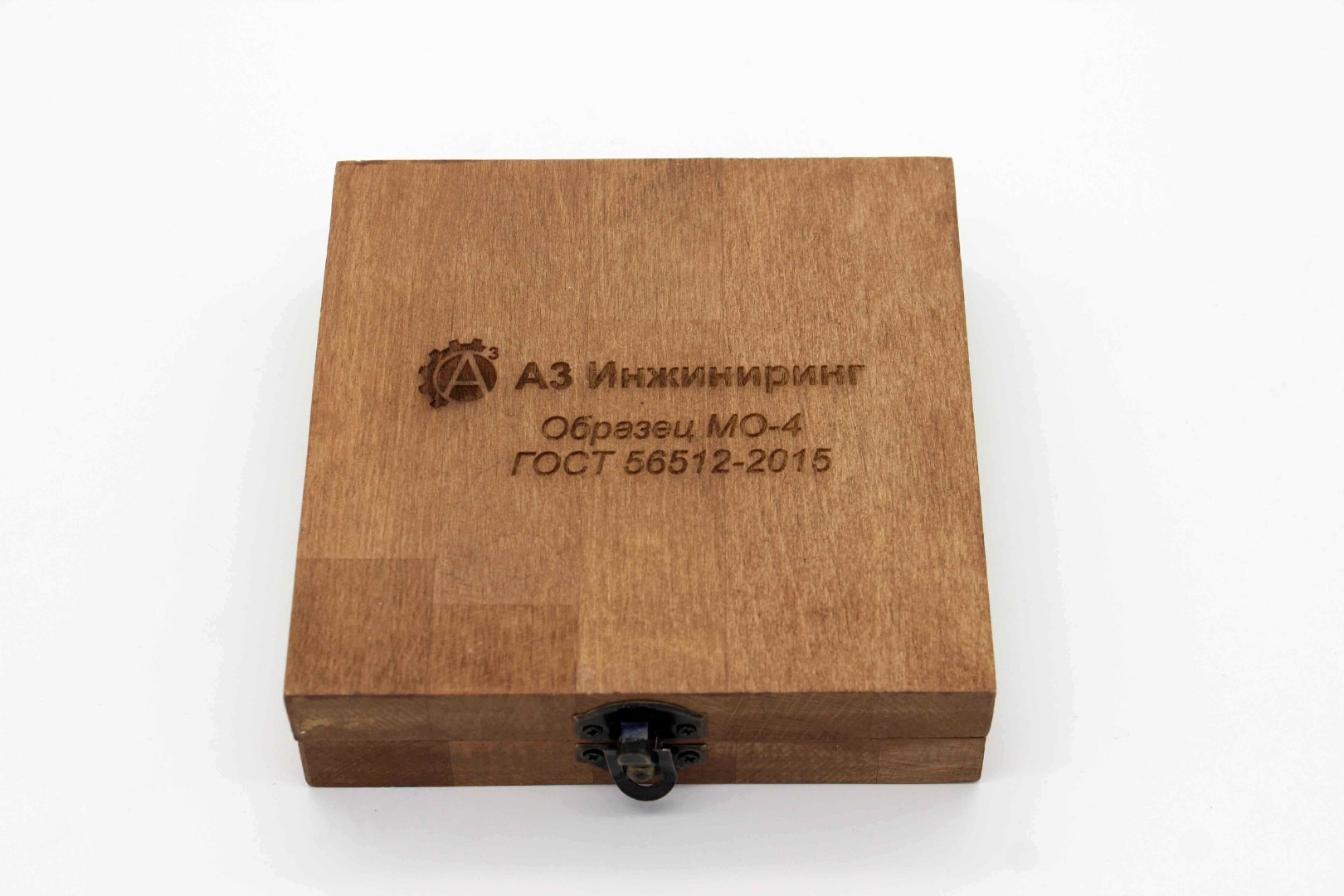

4. Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
