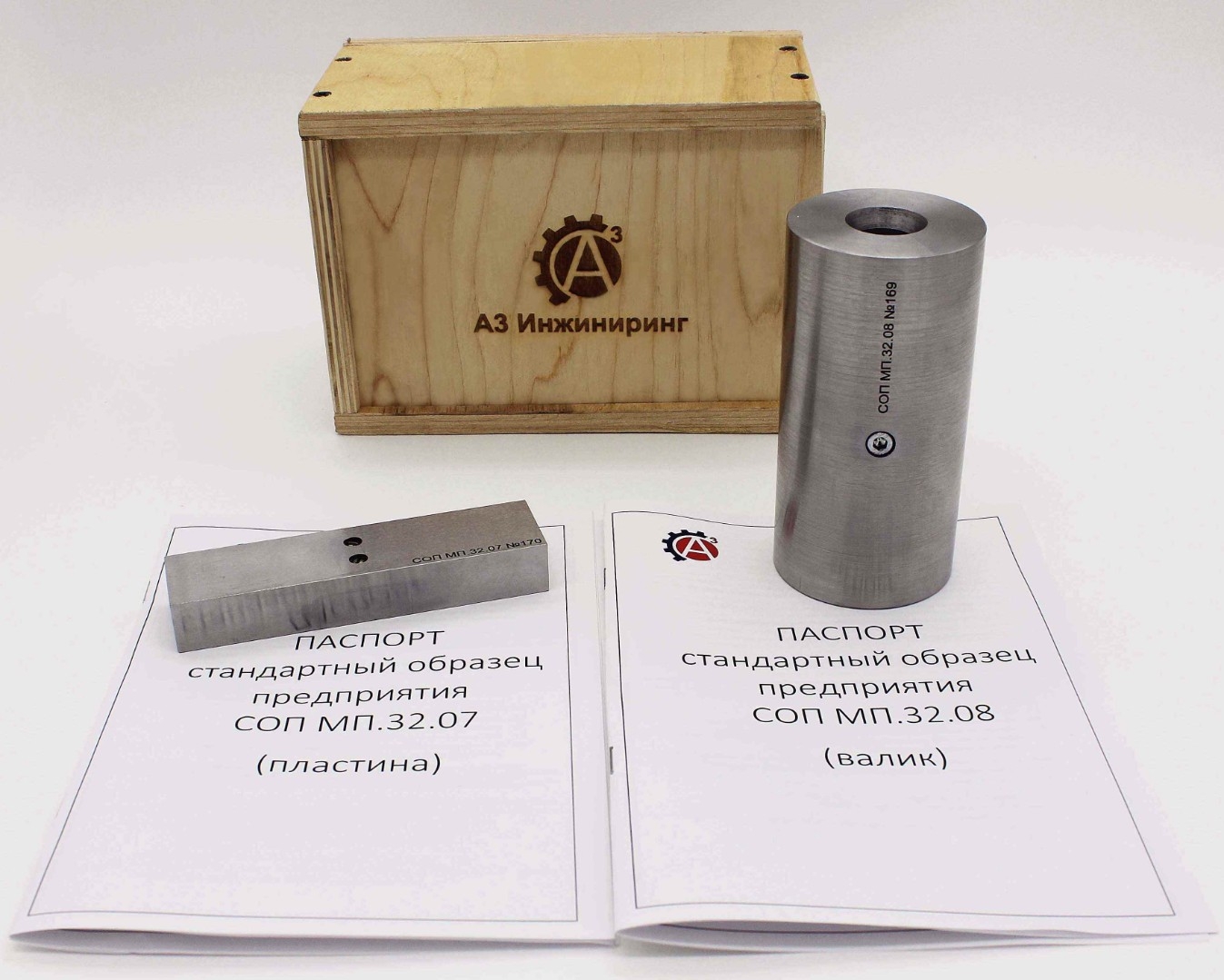

СОП МП.32.08 (валик)

Назаначение

Стандартный образец предприятия (СОП) предназначен для проверки выявляющей способности магнитных индикаторов и проверки работоспособности (настройки) средств магнитопорошкового контроля, применяемых на предприятиях хозяйств: локомотивного, вагонного и пассажирских сообщений.

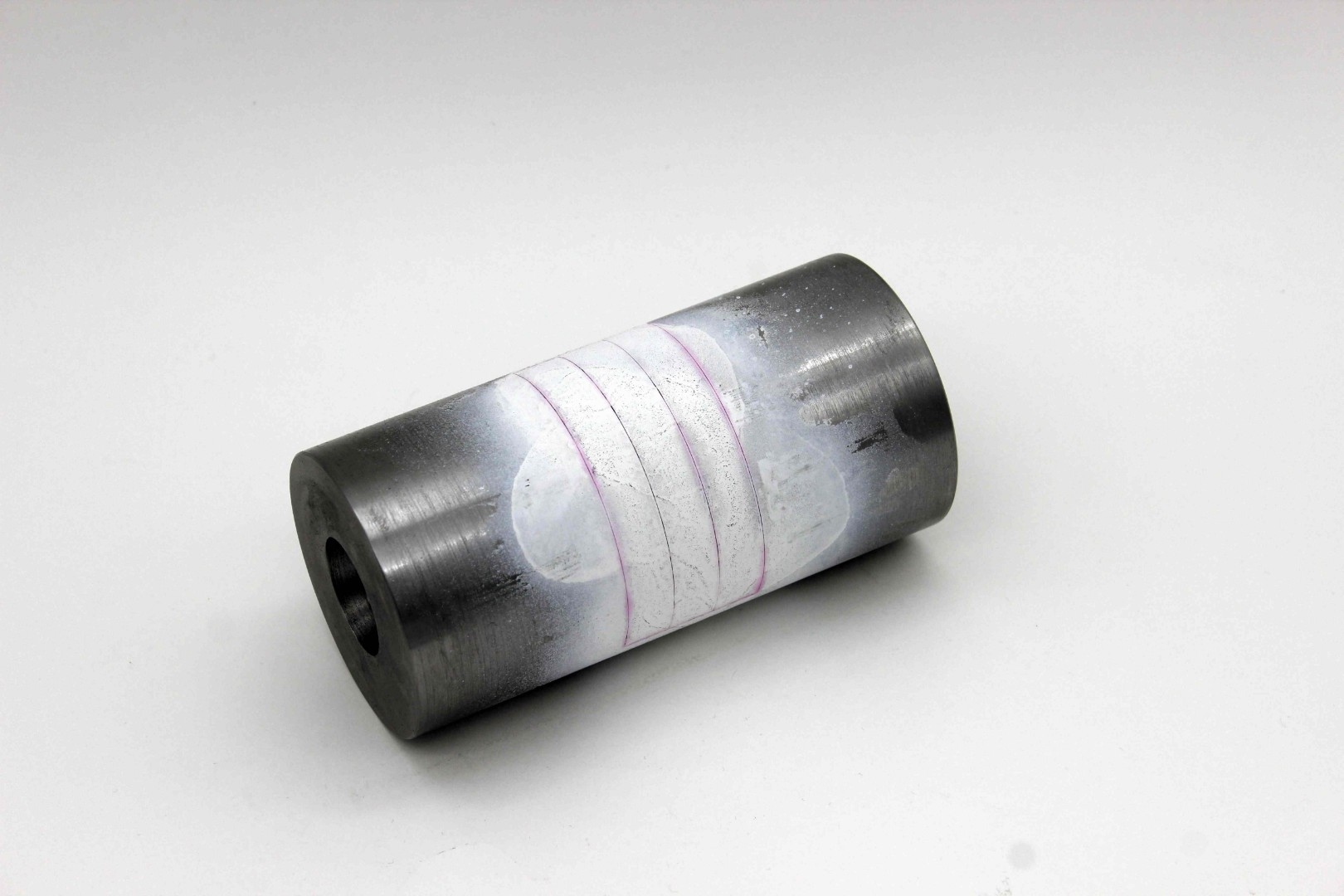

СОП представляет собой валик со вставкой. На вставке имеется вкладыш. Между вставкой и вкладышем образуются два поверхностных искусственных дефекта А и Б в виде щелей. При эксплуатации в торцы СОП ввертывают удлинители из стали 20 по ГОСТ 1050-88 диаметром 60 мм и длиной не менее 50 мм.

Примечание – Удлинители поставляются по индивидуальному заказу.

Технические характеристики

• Материал – Ст. 20 по ГОСТ 1050-88.
• Параметр шероховатости рабочей поверхности вставки СОП (по ГОСТ 2789-73) – Ra≤2,5 мкм.
• Значение тангенциальной составляющей вектора напряженности магнитного поля на рабочей поверхности СОП, необходимое для выявления дефектов, при контроле способом приложенного поля, А/см, не менее – 15.
• Ширина дефектов, мкм: А – от 8±2; Б – 20±5.
• Длина дефектов, мм, не менее – 15.
• Габаритные размеры СОП, мм: диаметр – 60±0,5; длина – 120±0,5.
• Срок эксплуатации СОП, лет, не менее – 3.
• Дефектограммы СОП (отпечатки на липкой ленте валиков магнитного порошка над дефектами) приведены в приложении к паспорту.

Примечание – На поверхности СОП допускаются технологические несплошности, над которыми могут образовываться скопления частиц магнитного порошка, которые не должны приниматься во внимание.

В комплект поставки входят:

• СОП;
• Паспорт;
• Сертификат о калибровке.
