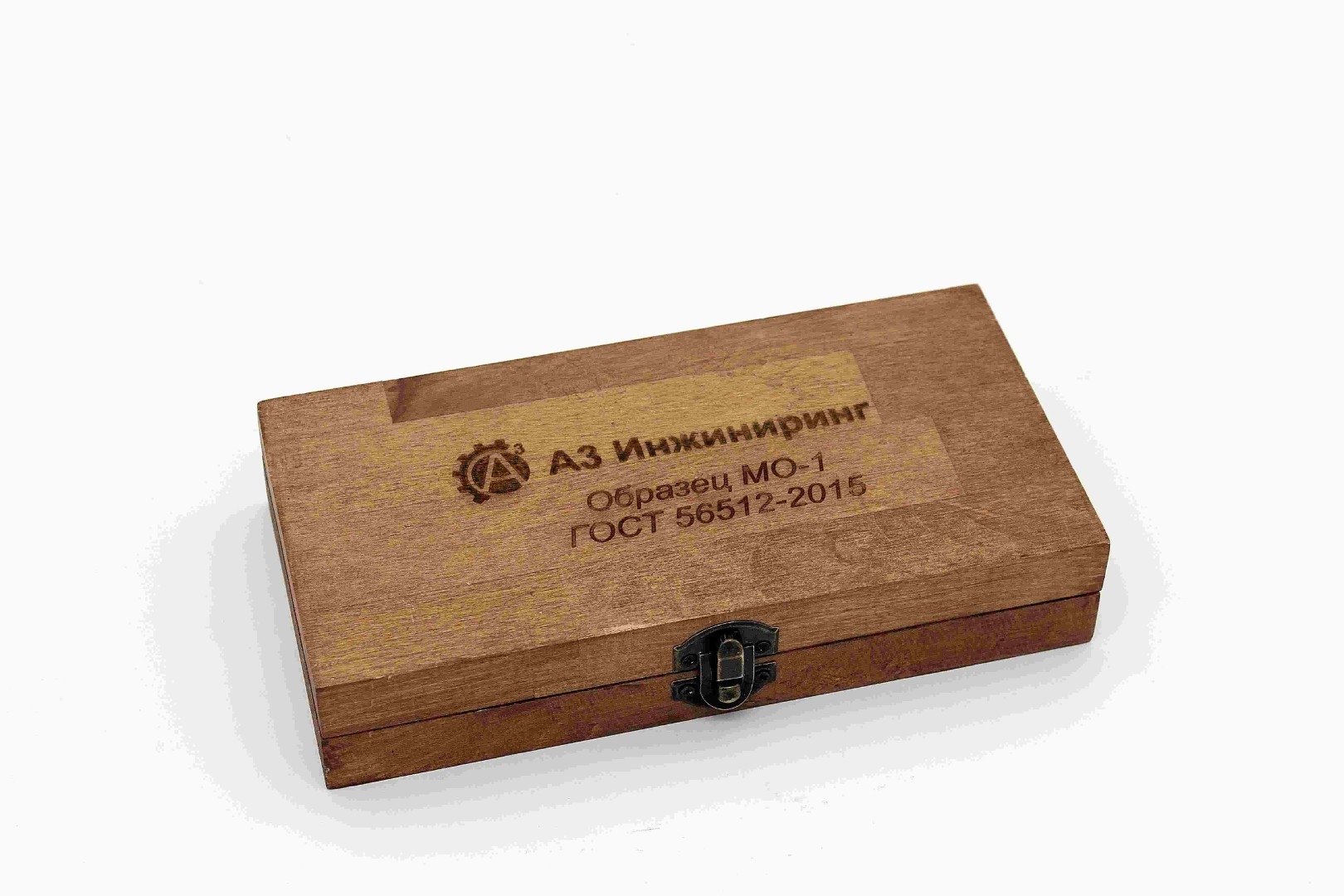

Контрольный образец МО-1

Назначение

Контрольный образец МО 1 предназначен для оценки работоспособности магнитопорошковых дефектоскопов, имеющих различные исполнения. При намагничивании образца МО-1 на его рабочей поверхности создается неоднородное магнитное поле, равное по своим характеристикам магнитному полю создаваемому естественными дефектами.

Технические характеристики:

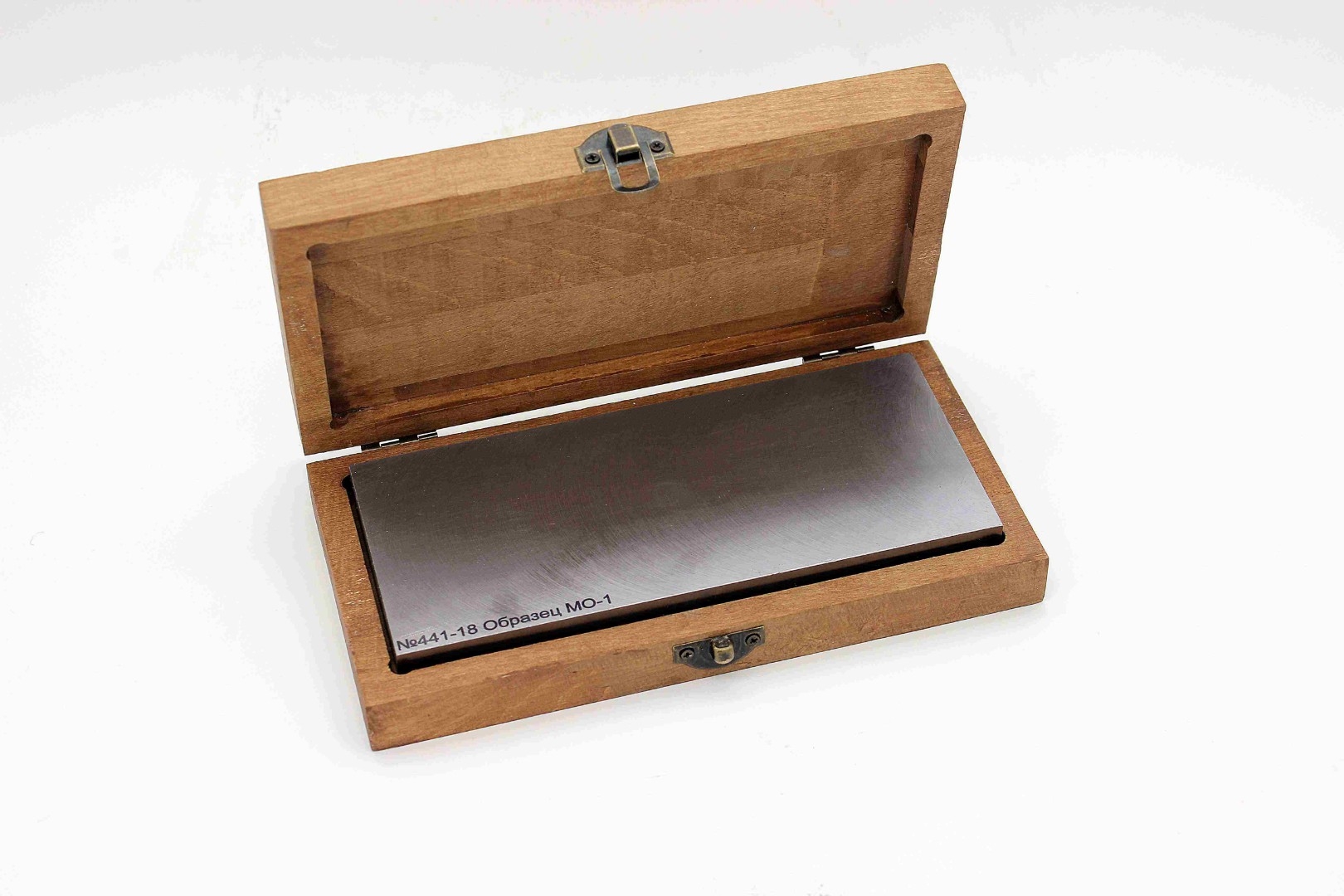

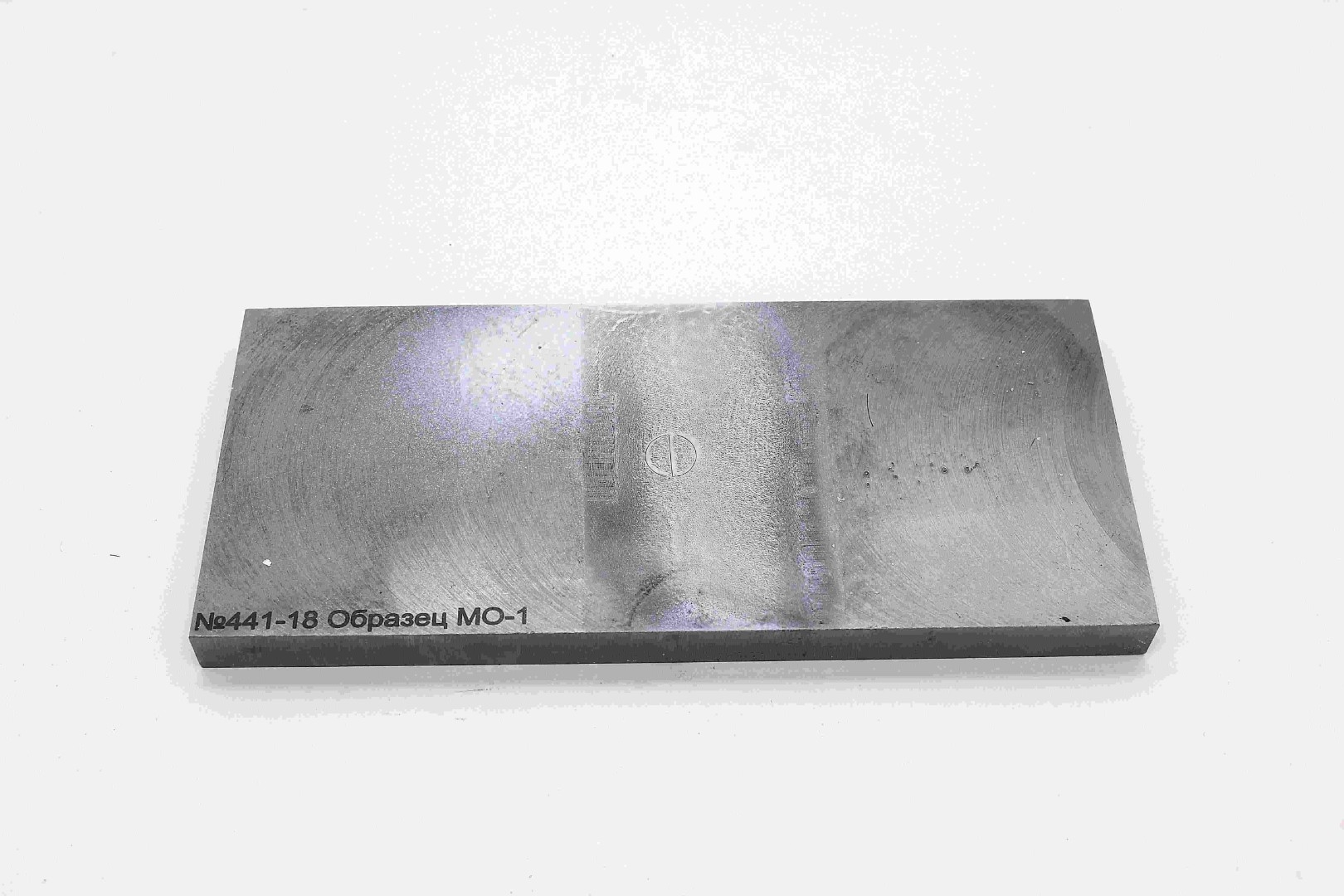

1. Образец МО-1 представляет собой стальную пластину имеющую размеры 180х80х12мм. На рабочую поверхность нанесен поверхностный дефект в виде узкого плоского паза и двумя подповерхностными дефектами в виде отверстий, которые имеют различную глубину залегания по отношению к рабочей поверхности образца.
2. Образец МО-1 изготовлен в соответствии с  ГОСТ Р 56512-2015 “Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы”.
3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
4. Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
