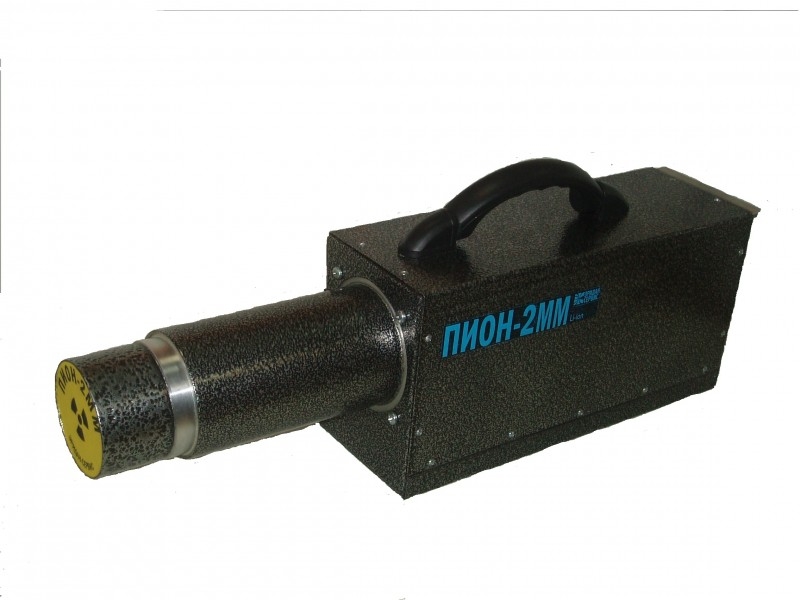

Импульсный рентгеновский аппарат Пион-2ММ
Цена по запросу
Под заказ
Импульсный рентгеновский аппарат ПИОН-2ММ предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии.
Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях. Аппарат имеет широкий диапазон рабочих температур от – 30 до +40 º С.
Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки – фронтально, так и панорамно.
Аппарат комплектуется литий-железо-фосфатными аккумуляторными батареями общей емкостью 10 А/ч, что в три раза увеличивает непрерывный режим работы прибора и позволяет проводить ускоренный заряд аккумуляторов , что дает возможность использовать его без дополнительных источников питания и подзарядки в течение рабочей смены.
Универсальный пульт управления (ПУ) позволяет устанавливать время экспозиции с дискретностью 1 сек., контролировать уровень зарядки аккумуляторов. В зависимости от подключаемого кабеля, ПУ имеет два режима работы:
- непосредственное управление экспозицией через кабель 20м – при этом ПУ находится в руках у оператора;
- управление с задержкой включения – ПУ закрепляется на задней стенке рентгеновского блока и соединяется с ним кабелем 0,2м
Постоянная работа инженеров нашего предприятия по усовершенствованию аппарата позволила значительно повысить надежность и стабильность его работы, увеличить время максимальной беспрерывной экспозиции
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
1 |
Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84 на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 1,5 мин. при окружающей температуре +20°С, мР |
1200 |
|
2 |
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
45 |
|
3 |
Амплитуда импульса напряжения на рентгеновской трубке, кВ |
240 |
|
4 |
Питание аппарата: комплект аккумуляторных батарей с общим напряжением, В |
24 |
|
|
Характеристики используемых аккумуляторных батарей: |
|
|
|
Литий-железо-фосфатный аккумуляторные элементы LiFePo4, общей емкостью А/Ч |
10 |
|
|
количество гарантированных циклов заряд-разряд, не менее |
1500 |
|
5 |
Мощность, потребляемая от аккумуляторов, не более, ВА |
180 |
|
6 |
Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы, мин |
60 –80 |
|
7 |
Длительность цикла непрерывной работы, сек. не более !!!! |
50 |
|
8 |
Интервал между циклами не менее, мин |
2-5 |
|
9 |
Среднее время наработки на отказ, час |
100 |
|
10 |
Рабочее положение рентгенаппарата |
любое |
|
11 |
Масса рентгеновского блока, кг |
10 |
|
|
Габаритные размеры рентгеновского блока, мм длина высота ширина |
565 225 115 |
Комплект поставки:
|
1. |
Рентгеновский блок |
1 |
|
2. |
Выносной пульт ПУ03 |
1 |
|
3. |
Кабель длиной20 мс устройством укладки кабеля |
1 |
|
4. |
Кабель ПУ длиной0,2 м |
1 |
|
5. |
Кронштейн крепления ПУ03 на задней стенке РА |
1 |
|
6. |
Сумка (КОФР) |
1 |
|
7. |
Коллиматор |
1 |
|
8. |
Автоматическое зарядное устройство АЗУ |
1 |
|
9. |
Паспорт – инструкция по эксплуатации |
1 |
|
10. |
Устройство “ПАУК” (для закрепления аппарата на трубе)* |
1 |
|
11. |
Блок питания от сети 220В – БПС1-220* |
|
