“Хамелеон” аппаратно-программный комплекс

Общее описание

Комплекс для оценки качества сварных соединений “Хамелеон” позволяет проводить визуальный и измерительный контроль сварного соединения, получать рентгеновское изображение сварного шва.

Аппаратно-программный комплекс включает в себя высокочувствительный плоскопанельный детектор, вращатель и программное обеспечение. Реализована возможность автоматического экспонирования и вращения КСС. Размеры системы позволяют установить ее в камеру радиационной защиты «Калан-4».

Применение комплекса “Хамелеон” позволит при однократной установке объекта:

• осуществить визуальный и измерительный контроль сварного соединения

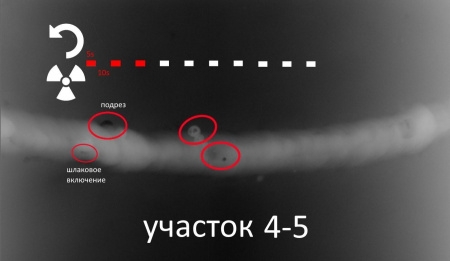

• получить рентгеновское изображение сварного соединения в соответствии с ГОСТ ИСО 17636-2-2017
• выполнить измерения обнаруженных по результатам расшифровки несплошностей сварного соединения
• генерировать заключение по результатам контроля без промежуточной стадии фиксации результатов

Используя в своей работе АПК “Хамелеон” Вы:

• существенно сократите финансовые и временные затраты на РК КСС;
• увеличите производительность и скорость исследования КСС;
• минимизируете влияние человеческого фактора на результаты экспонирования;
• избавитесь от использования дорогостоящих расходных материалов;
• сможете сохранять цифровые копии снимков, проводить их удаленную расшифровку;
• повысите уровень радиационной безопасности для персонала.

Применение

·       Аттестационные центры

·       Сертификационные центры

·       Учебные центры

Отличительные особенности

·       проведение как визуального, так и измерительного контроля сварного соединения

·       рентгеновское изображение сварного соединения в соответствии с ГОСТ ИСО 17636-2-2017

·       измерения несплошностей сварного соединения обнаруженных по результатам расшифровки

·       заключение результатов контроля минуя стадию фиксации результатов

·       существенное сокращение финансовых затрат

·       существенное увеличение как производительности, так и скорости исследования КСС

·       минимальное влияние человеческого фактора на результаты экспонирования

·       исключение использования дорогостоящих расходных материалов

·       сохранение цифровых копий снимков, проведение их удаленной расшифровки

·       высокая скорость считывания данных и низкий уровень шумов

·       выявленные дефекты классифицируются и отбраковываются в соответствии с выбранным НД

·       результаты контроля автоматически заносятся в генерируемые протоколы, соответствующие требованиям выбранного НД

·       создание отчетов по шаблону пользователя

·       СТО Газпром 2.2-4-083-2006

·       РД Транснефть 25.160.10-КТН-016-15

·       РД МГ Бованенково-Ухта

·       ГОСТ 23055 + ГОСТ 7512

·       возможно дополнение ПО поддержкой других нормативных документов

Технические характеристики

Плоскопанельный детектор

Программное обеспечение

Измерения:

·      Функция «электронного денситометра» позволяет: измерять интенсивность/оптическую плотность в любой точке изображения;
·      отображать гистограмму (распределение) интенсивностей/оптических плотностей всего изображения в целом;
·      отображать гистограмму интенсивности/оптических плотностей произвольно выбранного отрезка или области на изображении;
·      измерять толщину металла в любой точке изображения (после калибровки);
·      производить калибровку с помощью поверенного оптического клина.

   Измерительный инструмент позволяет:

·      производить калибровку измерительного инструмента по известным размерам объектов на изображении (например, эталона чувствительности);
·      измерять линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении;
·      вычислять площадь дефектов;
·      все размеры могут быть занесены в протокол контроля.

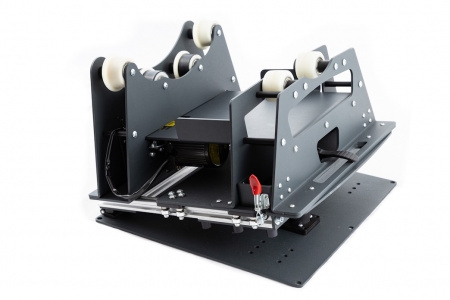

Вращатель аппаратно-программного комплекса “Хамелеон”
