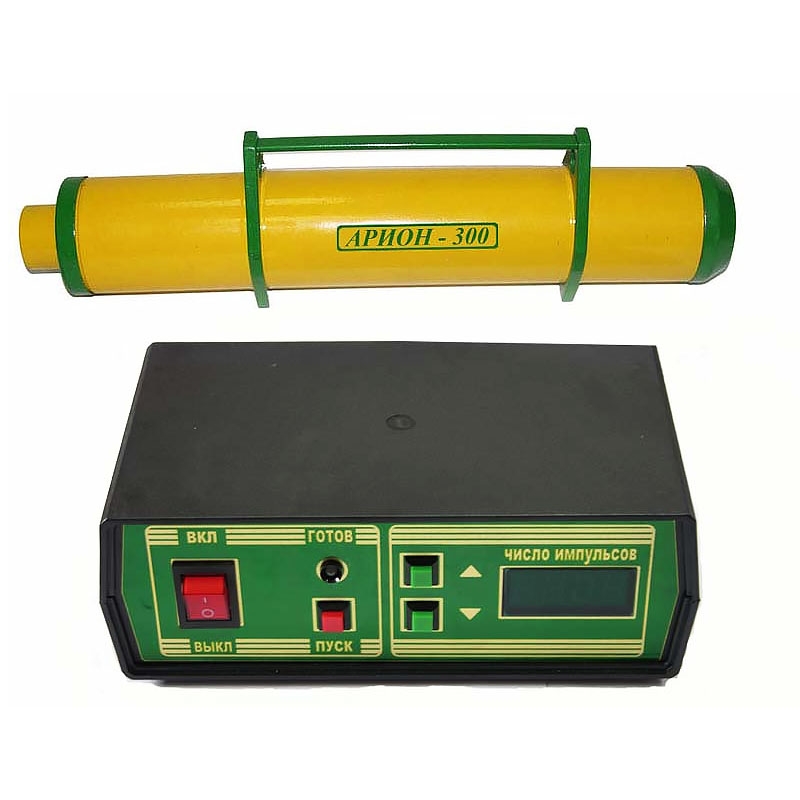

АРИОН-300 импульсный рентгеновский аппарат
₽972,000.00
Под заказ
АРИОН-300 — импульсный рентгеновский аппарат неразрушающего контроля. С его помощью выполняется анализ макроструктуры сварочных швов, проверяется целостность структуры контролируемого объекта. Принцип действия прибора основан на использовании холодного катода. Длительность импульсов излучения, формируемых катодом, составляет наносекунды. Пучок излучения с широким углом позволяет выполнять как панорамный режим облучения, так и фронтальный — просвечиваются сразу две стенки.
Энергопитание прибора обеспечивается разными способами:
- входящей в комплектацию аккумуляторной батареей;
- автомобильной электрической сетью;
- однофазной сетью переменного тока (220 В).
С помощью прибора проверяют целостность структуры проверяемых изделий как в период производства, так и при их эксплуатации, выполнении ремонтных работ.
При помощи аппарата АРИОН 300 определяются такие дефекты, как:
- поры (канального и сферического типов);
- несплавы между слоями;
- волосовины;
- включения шлака;
- непровары;
- разрывы и трещины;
- различные нарушения геометрии сварочных швов.
Преимущества модели:
- Возможность использования прибора в полевых условиях.
- Компактные габариты устройства.
- Возможность контроля сварочных швов резервуаров, стыков, врезок и отводов магистральных трубопроводов.
- Частота подачи высоковольтных импульсов на анод — от 10 до 15 Гц. Предусмотрена возможность изменения частоты в этих пределах.
- Контроль дозы излучения осуществляется встроенным в управляющий пульт счетчиком импульсов, имеющим энергонезависимую память. Этот же счетчик позволяет определить выработанный ресурс прибора.
Возможность автономной работы обеспечивается заключенным в термозащитный чехол внешним аккумулятором.
Технические характеристики:
| Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее | 300 | |
| Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм | рекомендованный режим 1500 имп | 35 |
| максимальный режим 5000 имп | 60 | |
| Длительность рентгеновского импульса на полувысоте амплитуды, нс | 2 | |
| Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов, мР, не менее | 110 | |
| Диаметр фокусного пятна, мм | 2,3 | |
| Гарантийный ресурс аппарата, импульсов, не менее | 5·105 | |
| Частота следования импульсов, Гц, при питании от сети переменного тока 220 В | 10-15 | |
| Потребляемая мощность, Вт, не более | 200 | |
| Габаритные размеры высоковольтного блока, мм | 460 × 85 × 115 | |
| Габаритные размеры пульта управления, мм | 170 × 255 × 95 | |
| Масса высоковольтного блока, кг | 3,5 | |
| Масса пульта управления, кг | 1,5 | |
| Длина высоковольтного кабеля, м | 25 | |
| Диапазон рабочих температур, ºС | -35 ÷ +50 Источник: http://xrs.ru/ |
|
Комплект поставки:
- Высоковольтный блок АРИОН-300.
- Пульт управления рентгеновским аппаратом.
- Высоковольтный кабель 25 м.
- Кабель питания на 220 В.
- Блок преобразователя напряжения 12/220 В − 50 Гц (для исполнения с внешним преобразователем напряжения).*
- Кабель питания 12В (для исполнения с внутренним преобразователем напряжения)*
- Пульт дистанционного включения и отключения излучателя.*
- Аккумулятор 12 В, 18 Ач.
- Чехол для аккумулятора.
- Зарядное устройство 12 В, 5 А.
- Лампа-вспышка.
- ЗИП комплект.
- Комплект эксплуатационных документов.
- Транспортировочная сумка (кофр).
* — зависит от модификации
