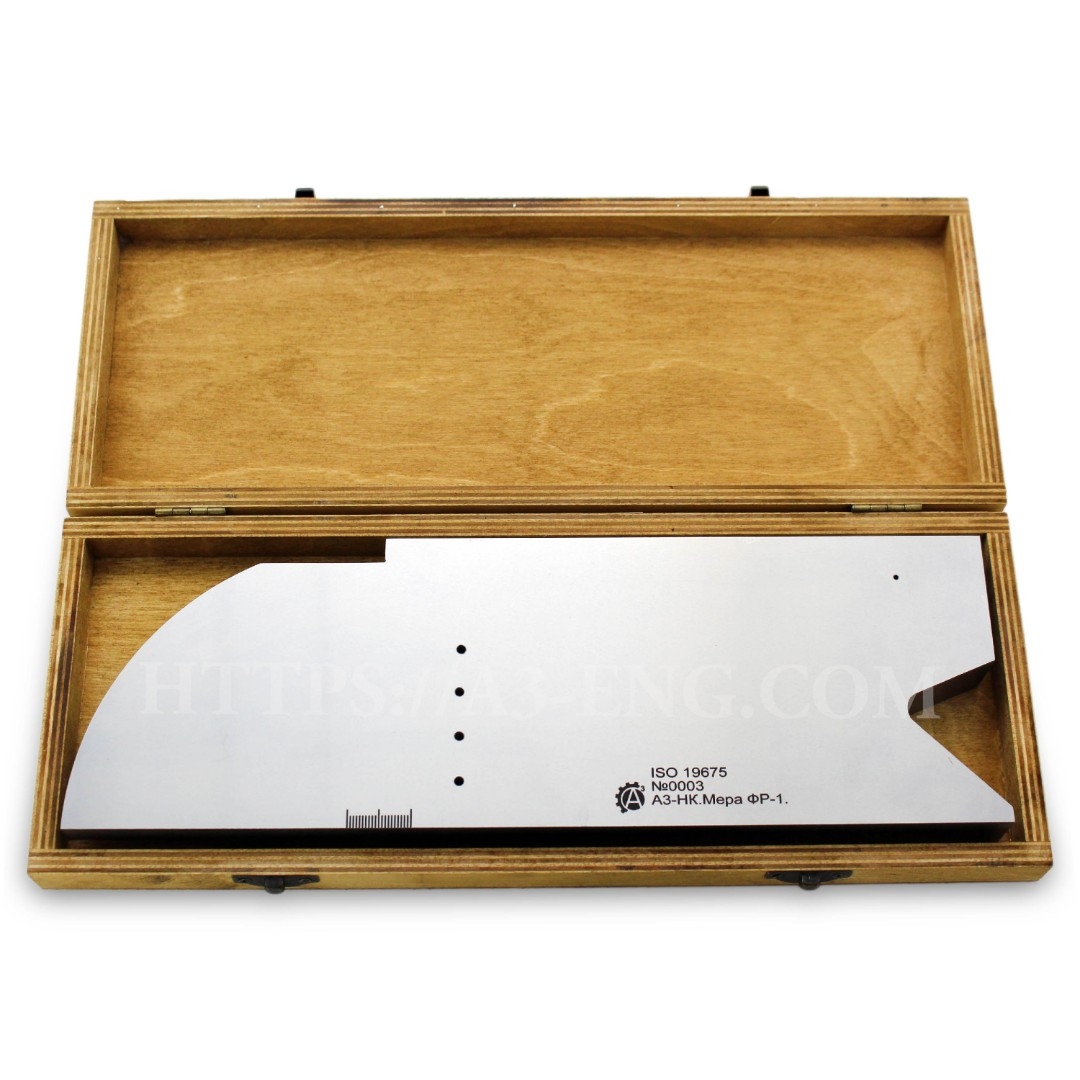

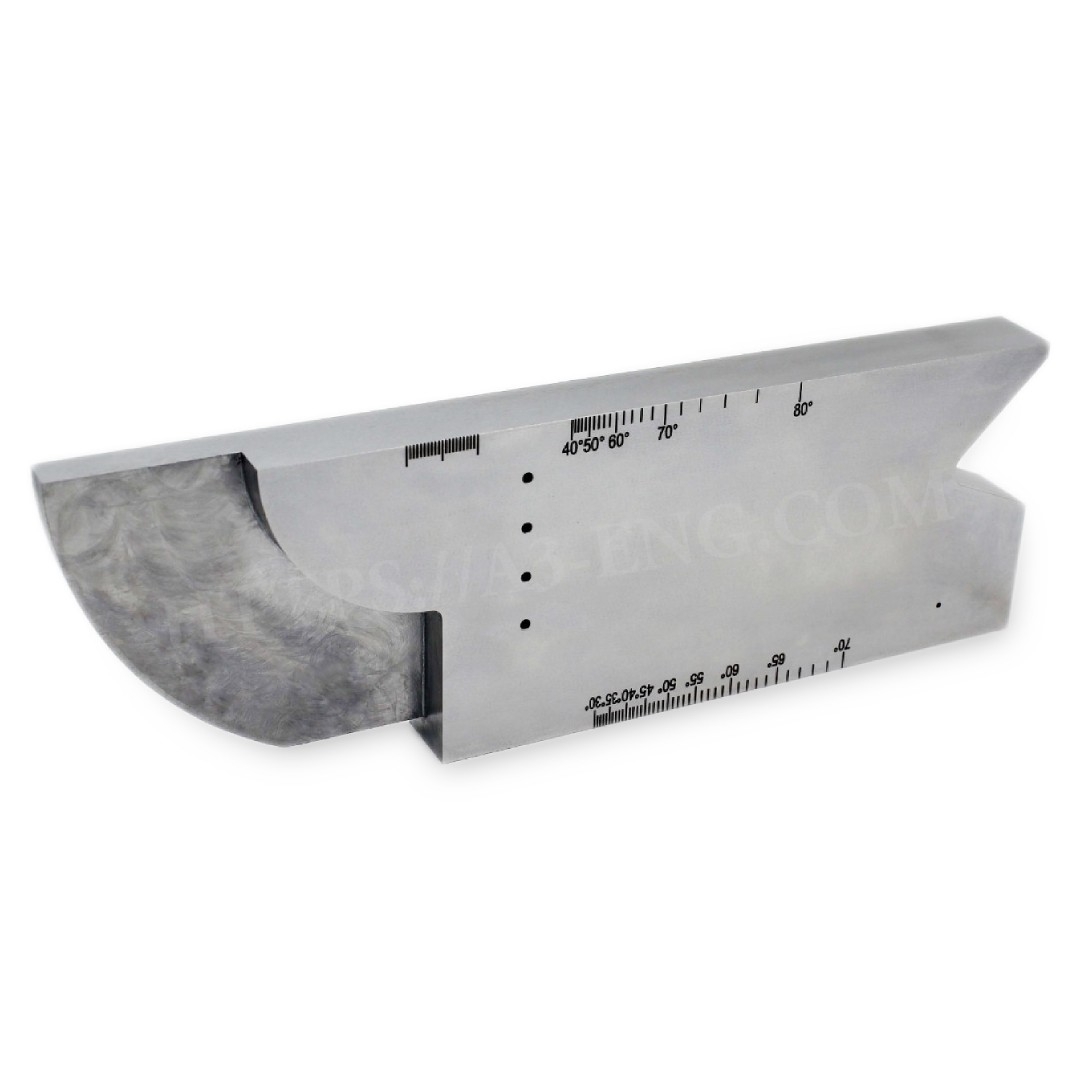

А3-НК. Мера ФР-1.

Наименование характеристики

Значение

Мера ФР-1

Длина рабочей поверхности 1, мм

300

Толщина выборки, мм

12,5

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

7

Наименование характеристики

Значение

Мера ФР-1

Номинальное значение и допустимое отклонение высоты меры 1, мм

100,0 ±0,1

Номинальное значение и допустимое отклонение толщины меры, мм

25,0 ±0,1

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до рабочей поверхности 3, мм

91,0 ±0,1

Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм:

– искусственный дефект ИД1

– искусственный дефект ИД2 – ИД5

1,6 ±0,1

3,0 ±0,1

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1, мм

– до центра искусственного дефекта ИД2

– до центра искусственного дефекта ИД3

– до центра искусственного дефекта ИД4

– до центра искусственного дефекта ИД5

15,0 ±0,1

30,0 ±0,1

45,0 ±0,1

60,0 ±0,1

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2 до центра искусственного дефекта ИД1, мм

15,0 ±0,1

Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта ИД2 на рабочую поверхность 1 до базовой риски шкалы 1, мм

12,59±0,20

Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта ИД5 на рабочую поверхность 2 до базовой риски шкалы 2, мм

23,09 ±0,20

Номинальное значение и допустимое отклонение расстояния от базовой риски шкалы 3, мм:

до грани 1

до грани 2

50,0 ±0,1

100,0 ±0,1

Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм

– для шкалы 1 вдоль рабочей поверхности 1

– для шкалы 2 вдоль рабочей поверхности 2

– для шкалы 3 вдоль рабочей поверхности 1

15·(tgα – tg40°) ±0,2

40∙(tgα – tg30°) ±0,2

где α – значение угла ввода, соответствующее данной риске, °

L ±0,2

где L – номинальное значение риски на шкале 3, мм

Номинальное значение и допустимое отклонение угла между гранью 5 и рабочей поверхностью 1, °

45,0 ±0,5

Номинальное значение и допустимое отклонение угла между гранями 3 и 4, °

112,5 ±0,5

Пределы допускаемой абсолютной погрешности воспроизведения длины, высоты, толщины меры,

диаметра искусственных дефектов, расстояния до центра искусственных дефектов, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм

±0,1

Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью 1 и гранью 5 и угла между гранью 3 и 4, °

±0,5

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

– для стали 3

– для стали 20

– для стали 45

– для стали 40Х13

– для стали 12Х18Н10Т

– для медно-цинкового сплава марки Л63

– для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±30

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

–

1компл.

Футляр

–

1 шт**

Транспортная упаковка

–

1 шт

Руководство по эксплуатации

–

1 экз

Паспорт

–

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* – количество и тип в соответствии с заказом

** – количество в соответствии с заказом
