Канавочные эталоны чувствительности
Цена по запросу
Под заказ

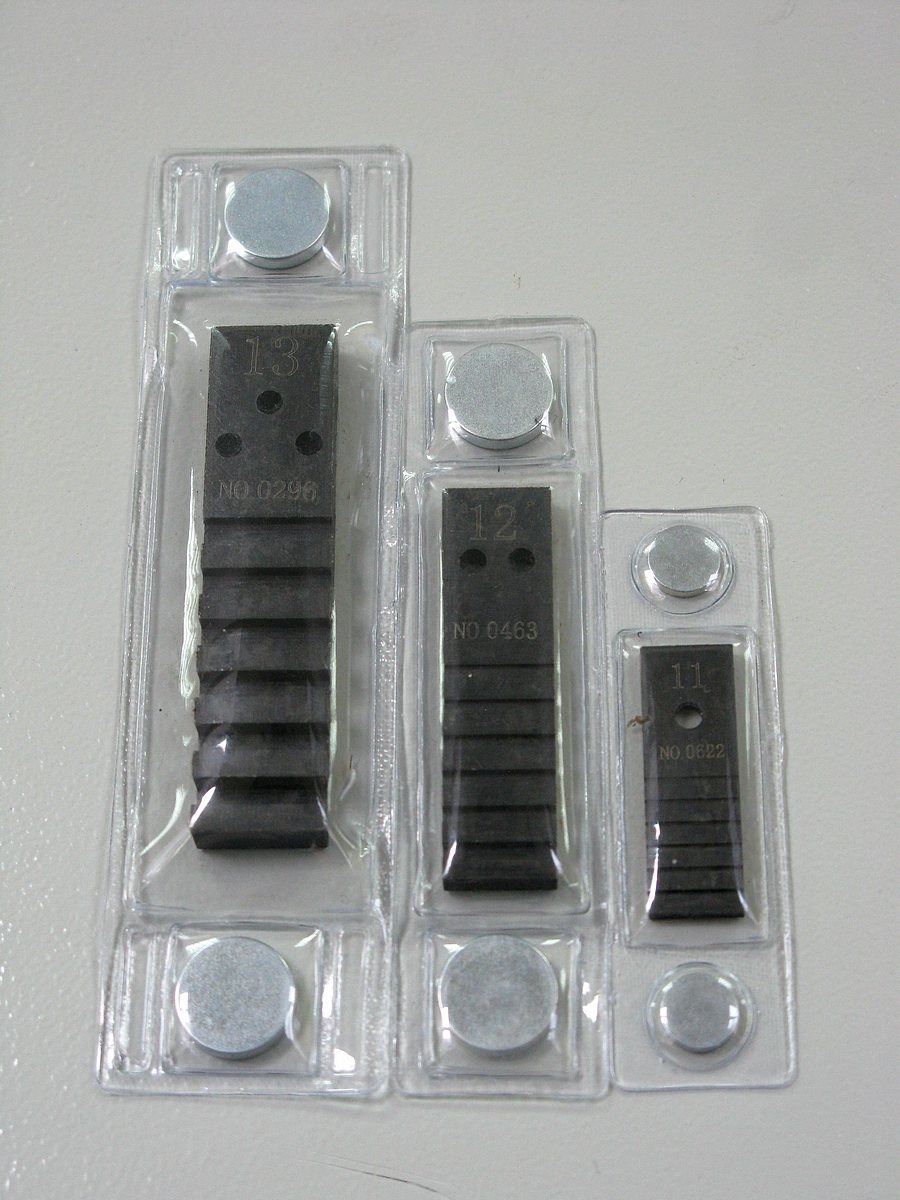

Эталоны чувствительности канавочные предназначены для определения чувствительности радиографического контроля. Оценка чувствительности контроля проводится путем сравнения видимых потемнений в рабочей зоне радиографического снимка с размерами видимых на снимке эталонных канавок наименьшей глубины. Параметры дефектов определяются визуально или с помощью денситометра.
Размеры канавочных эталонов чувствительности:
Номер эталона |
Глубина канавок, мм |
Предель-ные откло-нения глубины канавок, мм |
Радиус угла канавки не бо-лее, мм |
Шаг канавок |
Ширина канавки |
Ширина эталона |
Толщина эталона |
Длина эталона |
||||||||||
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
Но-мин, мм |
Пред откл. мм |
Но-мин, мм |
Пред откл. мм |
Но-мин, мм |
Предоткл. мм |
Но-мин, мм |
Пред откл. мм |
Но-мин, мм |
Пред откл. мм |
|||
1 |
0,60 |
0,5 |
0,40 |
0,3 |
0,20 |
0,10 |
-0,025 |
0,1 |
2,5 |
±0,125 |
0,5 |
+0,1 |
10 |
-0,360 |
2 |
-0,100 |
30 |
-0,52 |
2 |
1,75 |
1,5 |
1,25 |
1,0 |
0,75 |
0,50 |
-0,060 |
0,2 |
4,0 |
±0,150 |
1,5 |
+0,1 |
12 |
-0,430 |
4 |
-0,120 |
45 |
-0,62 |
3 |
– |
– |
3,00 |
2,5 |
2,00 |
1,50 |
-0,100 |
0,3 |
6,0 |
±0,150 |
3,0 |
+0,1 |
14 |
-0,430 |
6 |
-0,120 |
60 |
-0,74 |
4,00 |
3,5 |
– |
– |
– |
– |
-0,120 |
||||||||||||
В соответствии с требованиями ГОСТ 7512-82 эталоны чувствительности следует изготавливать из металла или сплава, который по своему химическому составу аналогичен объекту контроля. В случае если это не возможно по техническим причинам, допускается изготавливать эталоны чувствительности из материала, который имеет такое же радиографическое поглощение, как и контролируемый объект. Кроме того, допускается использовать эталоны из материалов, имеющих меньшее радиографическое поглощение, чем контролируемый материал.
Стандартные материалы эталонов чувствительности канавочных соответствуют наиболее популярным конструкционным материалам – сталь (железо), медь, алюминий (магний), титан, никель, нержавеющая сталь. При выпуске на обратной стороне каждого эталона наноситься товарный знак предприятия, год выпуска и серийный номер. Кроме того, маркировка эталона осуществляется специальными отверстиями и числовым кодом, где первая цифра обозначает материал, а вторая – размер эталона. Числовой код наиболее распространенных эталонов имеет следующий вид: железо – 11,12,13; алюминий и магний – 21,22,23; титан – 31,32,33; медь – 41,42,43; никель – 51,52,53; нержавеющая сталь – 61,62,63.
Маркировка канавочных эталонов производится в соответствии с ГОСТ7512-82.
Эталоны проходят 100 % входной контроль.
