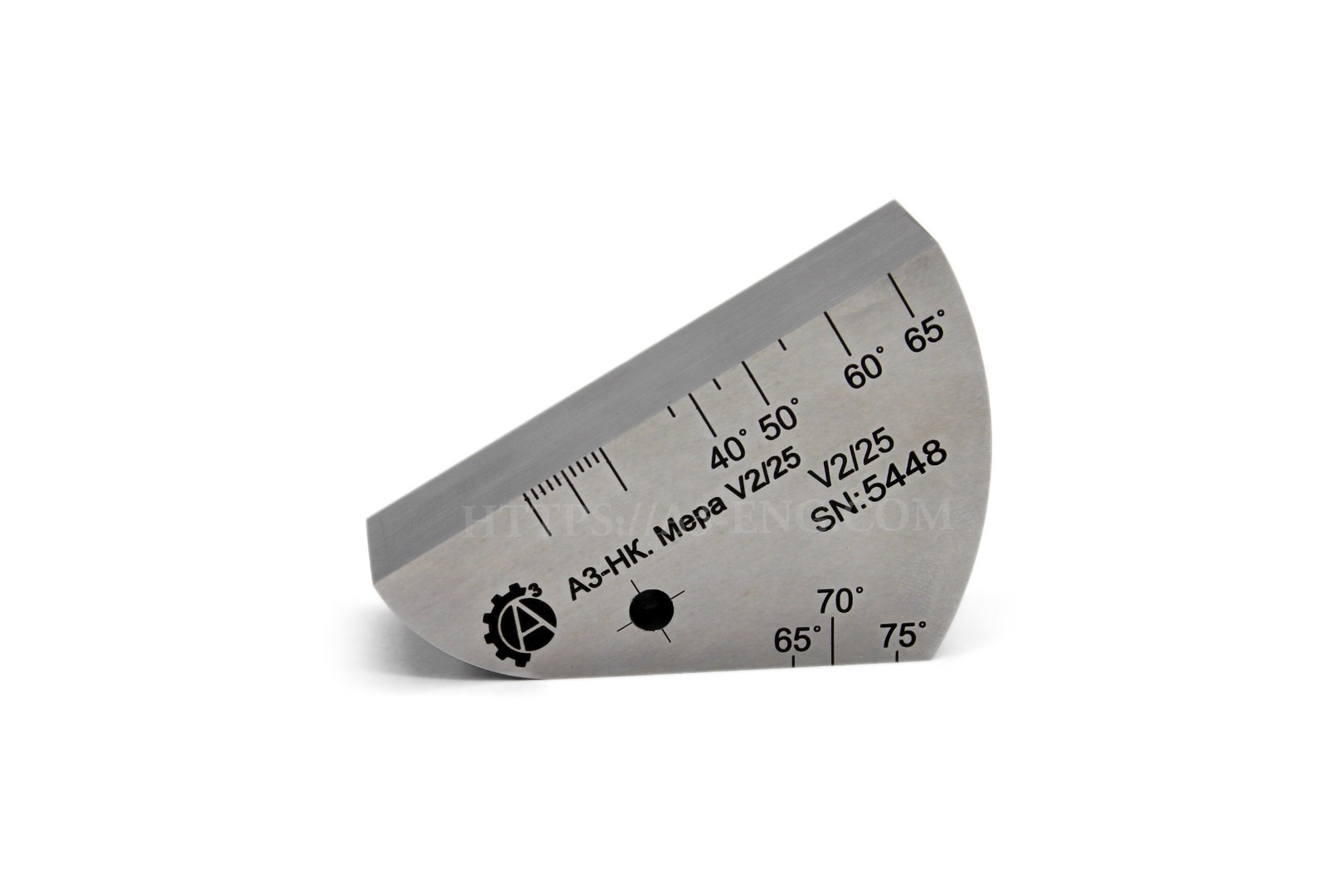

А3-НК. Мера V2/25.

Наименование характеристики

Значение

Меры V2 и V2/25

Длина меры, мм

75

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

0,9

Наименование характеристики

Значение

Меры V2 и V2/25

Номинальное значение и допустимое отклонение толщин мер, мм

V2

V2/25

12,5±0,1

25,0 ±0,1

Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм

5,0 ±0,1

Номинальное значение и допустимое отклонение расстояния до центра искусственного дефекта, мм:

– от рабочей поверхности 1 меры

– от рабочей поверхности 2 меры

20,0 ±0,1

7,7 ±0,1

Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта на рабочую поверхность 1, мм

±0,1

Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 1 до базовой риски шкалы 2, мм

16,8 ±0,1

Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта на рабочую поверхность 2 до базовой риски шкалы 3, мм

16,5 ±0,1

Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм

– для шкалы 1 вдоль рабочей поверхности 1

– для шкалы 2 вдоль рабочей поверхности 1

– для шкалы 3 вдоль рабочей поверхности 2

L ± 0,2

где L – номинальное значение на шкале 1, мм

20·(tgα – tg40°) ±0,2

7,7∙(tgα – tg65°) ±0,2

где α – значение угла ввода, соответствующее данной риске, °

Номинальное значение и допустимое отклонение расстояния от базовой риски шкалы 1, мм:

– до грани 1

– до грани 2

25,0 ±0,1

50,0 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, диаметра искусственного дефекта, расстояния до центра искусственного дефекта, смещения и расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

– для стали 3

– для стали 20

– для стали 45

– для стали 40Х13

– для стали 12Х18Н10Т

– для медно-цинкового сплава марки Л63

– для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 30

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

–

1компл.

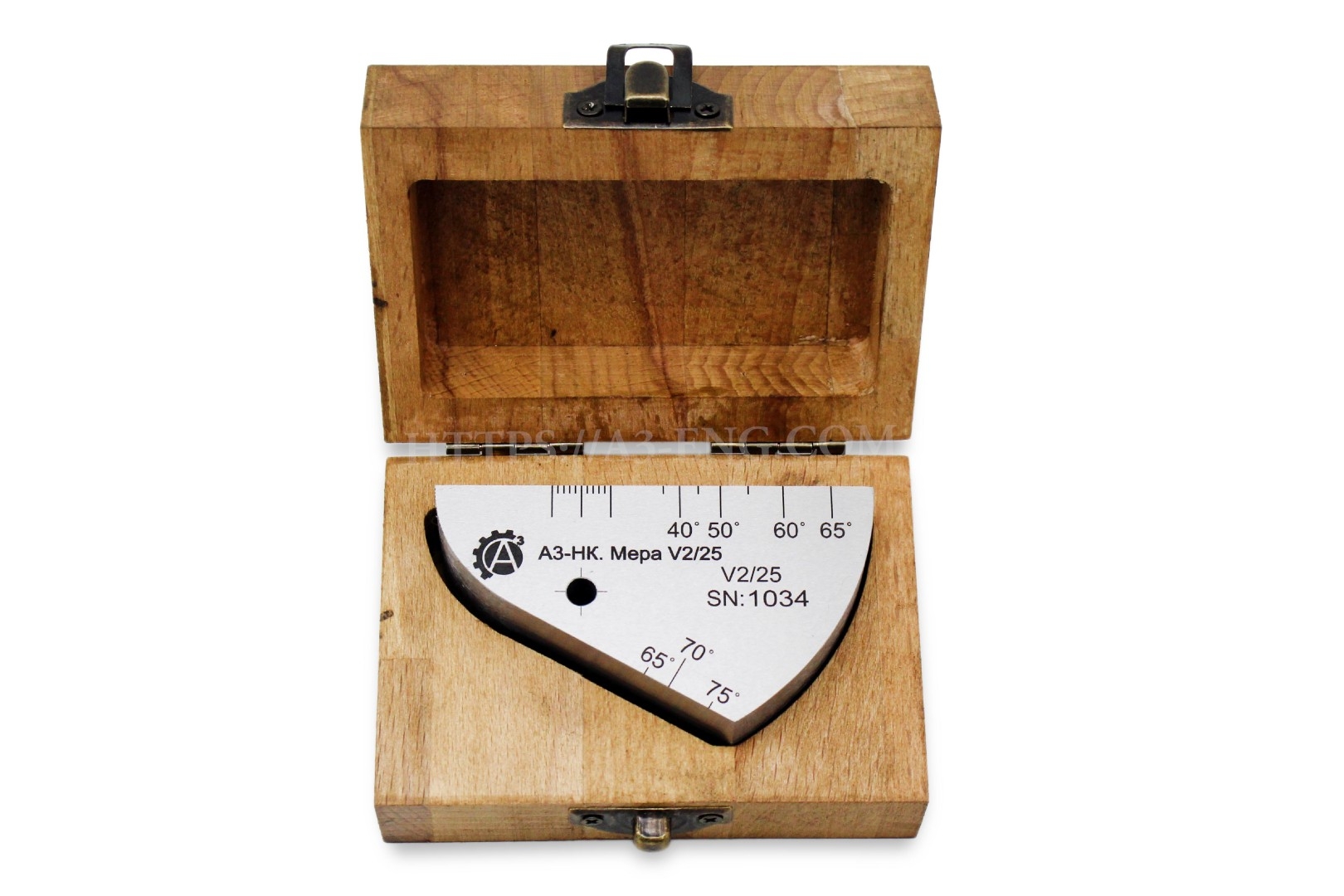

Футляр

–

1 шт**

Транспортная упаковка

–

1 шт

Руководство по эксплуатации

–

1 экз

Паспорт

–

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* – количество и тип в соответствии с заказом

** – количество в соответствии с заказом
