СКАН-МАГ намагничивающее устройство на гибком магнитопроводе
Цена по запросу
Под заказ
СКАН-МАГ намагничивающее устройство на гибком магнитопроводе для магнитопорошкового контроля ферромагнитных изделий. Намагничивающее устройство СКАН-МАГ обеспечивает выявляемость поверхностных и подповерхностных дефектов – трещин, волосовин, и т.д. в соответствии с ГОСТ 21105-87.

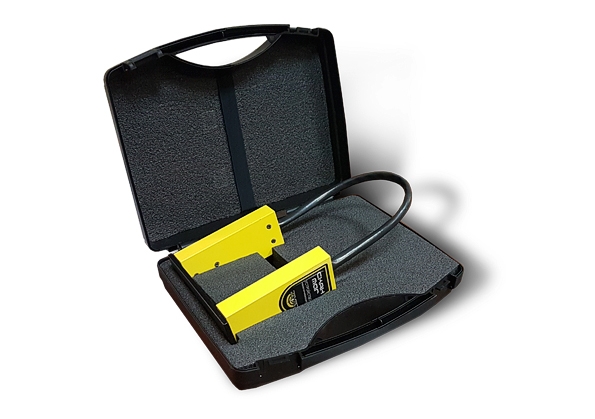

КОМПЛЕКТ ПОСТАВКИ:
• СКАН-МАГ устройство намагничивающее
• Перемычка межполюсная
• Вкладыш
• Комплект документации
• Пластиковый кейс

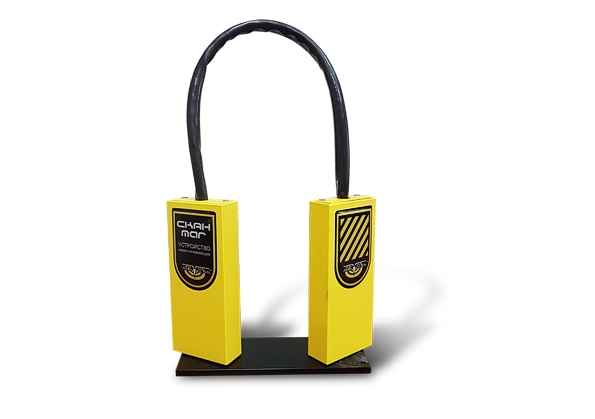

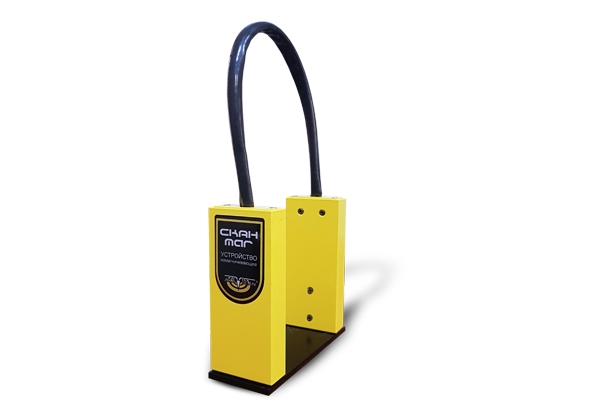

Устройство выполнено в виде двух магнитных блоков, соединенных между собой гибким магнитопроводом. Каждый блок представляет собой кожух из немагнитного материала с размещенными в нем постоянными магнитами.
Намагничиваемый с помощью устройства СКАН-МАГ участок изделия, является магнитопроводом, замыкающим полюса магнита. Намагничивающее устройство с контролируемым изделием создают замкнутую систему магнитного поля. При проведении контроля рабочим является центральная часть изделия, находящаяся между магнитными полюсами устройства. Ширина контролируемого участка определяется шириной магнитных полюсов устройства и составляет примерно 60 мм. Длина контролируемого участка зависит от межполюсного расстояния.
ОСОБЕННОСТИ СКАН-МАГ:
- Конструкционно блоки СКАН-МАГ выполнены так, что магниты блоков не касаются напрямую контролируемого изделия, а взаимодействуют с ним через магнитопроводящие вставки, для более равномерной концентрации магнитного поля и уменьшения нормальной составляющей магнитного поля около полюсов устройства
- Максимальное межполюсное расстояние 200 мм
- Возможность контроля изделий сложной формы
- Работа в полевых условиях, проведение высотных монтажных работ
- Обследование аппаратуры высокого давления и внутренних поверхностей сосудов, в случаях, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности
- Обеспечивает выявление поверхностных и подповерхностных дефектов: волосовин, трещин различного происхождения, непроваров сварных соединений, флокенов, закатов, надрывов и т.п.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКАН-МАГ
|
Параметр |
Значение |
||
|
Максимальная напряженность магнитного поля в центре магнитного зазора между рабочими полюсами кА/м, при: |
|||
|
Межполюсном расстоянии 95 мм |
17 |
||
|
Межполюсном расстоянии 75 мм |
24 |
||
|
Межполюсном расстоянии 55 мм |
34 |
||
|
Габаритные размеры, мм |
120 х 45 х 25 |
||
|
|
Межполюсное расстояние |
||
|
95 |
75 |
55 |
|
|
Зона выявляемости дефектов, мм |
55х60 |
35х60 |
25х55 |
|
Ширина не контролируемого участка, прилегающая к полюсам магнита |
20 |
20 |
15 |
