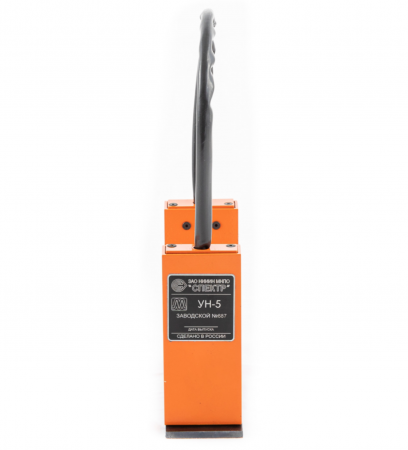

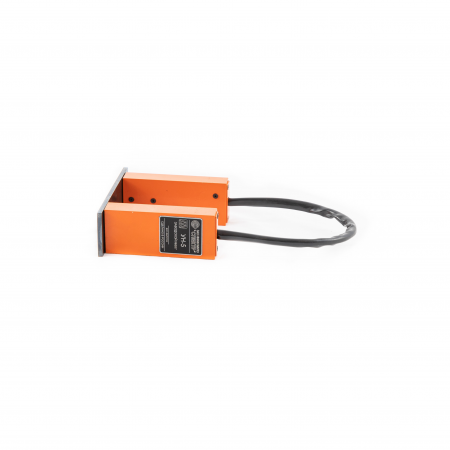

УН-5 Устройство намагничивающее

Общее описание

Устройство намагничивающее УН-5 от производителя предназначено для неразрушающего контроля изделий и деталей узлов как снятых, так и находящихся в конструкциях, выполненных из ферромагнитных материалов, магнитопорошковым методом в соответствии с ГОСТ 21105-87 и ГОСТ Р 56512-2015. С его помощью можно обнаружить большинство поверхностных, подповерхностных и внутренних дефектов типа трещин, волосовин, непроваров, надрывов, расслоений, флокенов и т. п. Устройство позволяет выявить производственный брак в процессе литья, ковки, сварки или дефекты, возникающие в ходе эксплуатации при усталостном разрушении под нагрузкой.

Намагничивающее устройство УН-5 позволяет обеспечить магнитопорошковый контроль изделий сложной формы. УН-5 успешно применяется при контроле в полевых условиях, при проведении высотных монтажных работ, при обследовании аппаратуры высокого давления внутренних поверхностей сосудов и емкостей, т.е. в тех случаях, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности.

Устройство УН-5 является простым в применении, легким и малогабаритным, работа с ним не требует от оператора специальной физической и технической подготовки.

УН-5 отличает повышенное качество индикаторного рисунка и увеличенная зона контроля благодаря уменьшению неконтролируемой зоны возле полюсов и улучшенному соотношению нормальной и тангенциальной составляющих магнитного поля (патент РФ №60732).

Технические характеристики прибора УН-5 соответствуют российским и зарубежным нормативным документам, что обуславливает его широкое применение более чем в 40 странах мира, в том числе в Германии, Франции, Бразилии и Норвегии.

При проведении проверки на наличие дефектов устройство может быть использовано вместе с другим вспомогательным оборудованием для:

•  предварительного и последующего размагничивания;
•  нанесения магнитного индикатора, сухого или в виде эмульсии;
•  магнитолюминесцентного контроля (ультрафиолетовыми лампами).

Отрасли применения

·       атомная промышленность;

·       энергетическая промышленность;

·       нефтяная и газовая промышленность;

·       трубопрокатные заводы (определение дефектов проката);

·       предприятия метрополитена;

·       оборудование, работающее под давлением;

·       машиностроение;

·       металлоконструкции;

·       железнодорожный транспорт;

·       оборонно-промышленный комплекс (проверка валов, осей, колесных пар, поршней, балок, рессор и пр.);

·       судостроение гражданское и военное;

·       авиационная промышленность;

·       подъемно-транспортное оборудование;

·       строительство и ЖКХ.

Отличительные особенности

·       выявление большинства поверхностных, подповерхностных и внутренних дефектов

·       магнитопорошковый контроль изделий сложной формы.

·       не требует электрического питания.

·       простота в применении позволяет не требовать от оператора специальной физической и технической подготовки.

·       повышенное качество индикаторного рисунка и увеличенная зона контроля благодаря уменьшению неконтролируемой зоны возле полюсов и улучшенному соотношению нормальной и тангенциальной составляющих магнитного поля (патент РФ №60732).

·       соответствие российским и зарубежным нормативным документам (успешно применяется в Германии, Франции, Бразилии и Норвегии).

·       Возможность использования вместе с другим вспомогательным оборудованием для предварительного и последующего размагничивания, нанесения магнитного индикатора, сухого или в виде эмульсии, магнитолюминесцентного контроля.

·       широкий интервал рабочих температур климатическое исполнение УХЛ 1 ГОСТ 15150-69.
