Комплект ВИК Транснефть

Комплект визуально-измерительного контроля ВИК Транснефть комплектуется измерительным инструментом, перечисленным в РД 25.160.00-КТН-016-15, устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО “ТРАНСНЕФТЬ” допускаются средства измерения, прошедшие метрологическую поверку или калибровку. Средства измерения из норматива, внесенные в Госреестр средств измерения, поставляется со свидетельством о поверке. СИ, не внесенные в Госреестр (щупы, шаблоны, радиусы и др.), поставляются с сертификатом о калибровке. По заявке комплект может быть укомплектован дополнительными средствами контроля, упомянутыми в РД 25.160.00-КТН-016-15.

Комплектация ВИК Транснефть:

• универсальный шаблон сварщика УШС-3 (с поверкой);
• угольник УП 100х60/ или УП 160х100 (с поверкой);
• штангенциркуль ШЦ-1-125-0,1(-0,05)/ или ШЦ-1-150-0,1(-0,05) (с поверкой);
• линейка измерительная 300 мм/ или 150 мм (с поверкой);
• рулетка измерительная 5 м/ или 3 м (с поверкой);
• лупа измерительная ЛИ-3-10х/ или ЛИ-3-10х (L30) c подсветкой (с поверкой);
• набор щупов № 4 (с калибровкой);
• набор радиусных шаблонов №1 (с калибровкой);
• набор радиусных шаблонов №3 (с калибровкой);
• люксметр ТКА-Люкс (с поверкой) или ТКА-ПКМ (31) (с поверкой);
• образцы шероховатости ОШС-ШП Rz40 (с калибровкой);
• лупа складная ЛПП1-7х
• лупа складная ЛПП1-4х/ или ЛПП1-2,5х;
• маркер по металлу;
• мел термостойкий;
• фонарь светодиодный;

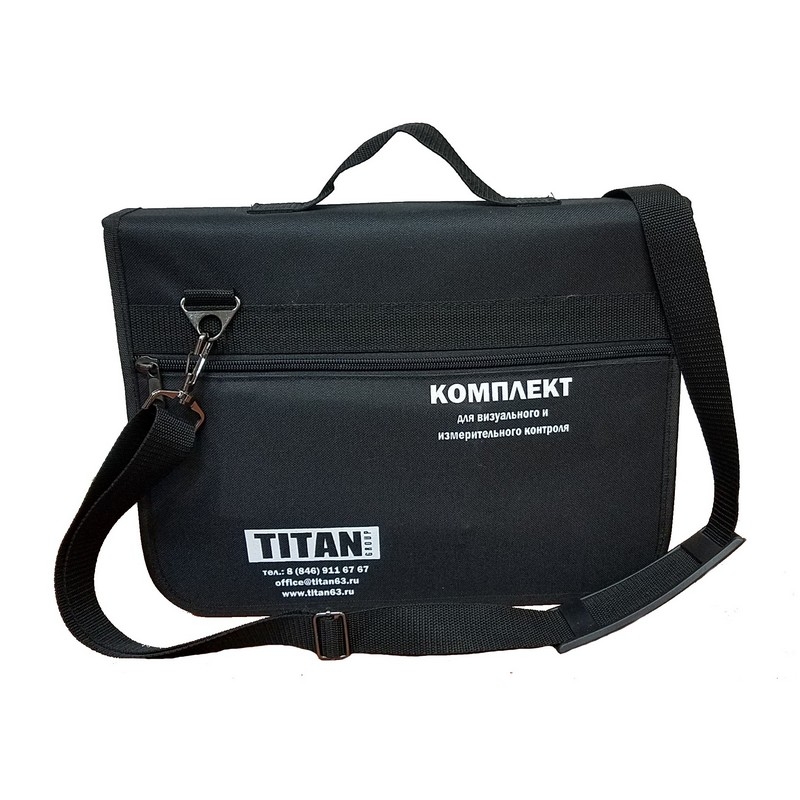

• упаковочная сумка;
• паспорт;
• инструкция по визуальному контролю РД 03-606-03/ или РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля»;
• свидетельства о поверке и сертификаты о калибровке.

При необходимости, комплект ВИК “Транснефть” может быть укомплектован дополнительными средствами контроля, упомянутыми в РД 25.160.00-КТН-016-15.
