Комплект ВИК Газпром

Комплект визуально-измерительного контроля ВИК Газпром комплектуется измерительным инструментом, перечисленным в СТО Газпром 2-2.4-083-2006, устанавливающим порядок неразрушающего контроля сварных соединений при строительстве и ремонте магистральных трубопроводов.

Комплектация ВИК Газпром:

• универсальный шаблон сварщика УШС-3 (с поверкой);
• штангенциркуль нониусный с глубиномером ШЦ-1-125-0,1 (0,05)/ или ШЦ-1-150-0,1 (-0,05) (с поверкой);
• угольник поверочный УП 100х60 мм/ или УП 160х100 (с поверкой);
• линейка измерительная 300мм (с поверкой);
• рулетка измерительная 5 м (с поверкой);
• лупа измерительная ЛИ-3-10х/ или ЛИ-3-10х (L30) c подсветкой (с поверкой);
• набор щупов №4 (0,1-1,0мм) (с калибровкой)
• набор радиусных шаблонов №1(R=1…6,5 мм) (с калибровкой);
• набор радиусных шаблонов №3 R=7…25 мм) (с калибровкой);
• лупа просмотровая складная ЛПП1-7х;
• лупа просмотровая с подсветкой;
• образцы шероховатости ШП Rz 20, 40, 60, 80 (с калибровкой);
• ультразвуковой толщиномер А1208 (с поверкой);
• зеркало инспекционное телескопическое;
• маркер по металлу;
• мел термостойкий;
• фонарь светодиодный;

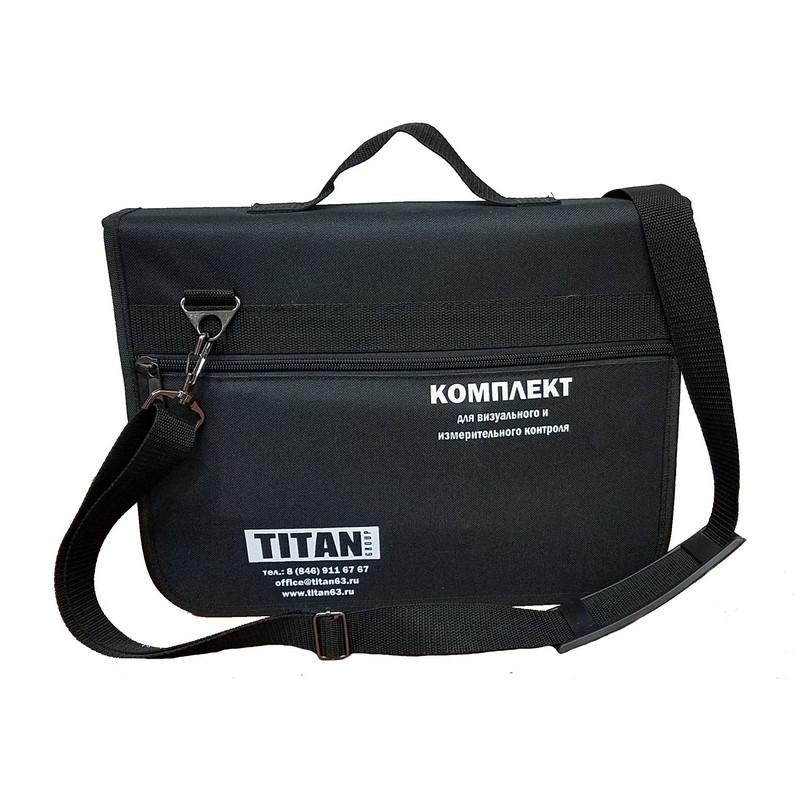

• упаковочная сумка;
• паспорт;
• свидетельства о поверке и сертификаты о калибровке на СИ, входящие в набор.

При необходимости, набор ВИК “Газпром” может быть укомплектован дополнительными средствами контроля в соответствии с требованиями нормативных актов.
