Комплект ВИК Поверенный

Комплект для визуального и измерительного контроля ВИК Поверенный предназначен для проведения комплексного визуального и измерительного контроля качества:

• основного металла;
• сварных соединений и наплавок;
• подготовки деталей к сварке;
• при изготовлении, монтаже и ремонте оборудования и трубопроводов;
• при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов, в т.ч. объектов, подведомственных Госгортехнадзору России и Госатомнадзору России.

Входящие в комплект средства для визуального и измерительного контроля отвечают требованиям РД 03-606-03 “Инструкция по визуальному и измерительному контролю» (отменен с 01.01.2021, но может использоваться как рекомендательный документ), а также соответствуют рекомендациям РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля» (утверждено приказом РТН №8 от 16.01.2024 г.).

 Весь измерительный инструмент, входящий в состав комплект «ВИК Поверенный» (за исключением набора щупов и радиусных шаблонов), внесен в Государственный реестр средств измерения РФ и имеет отдельное свидетельство о поверке.

Комплектация ВИК Поверенный:

• универсальный шаблон сварщика УШС-3 (с поверкой);
• штангенциркуль нониусный с глубиномером ШЦ-1-125/или ШЦ-1-150/ (с поверкой);
• угольник поверочный УП 160х100/или УП100х60/ (с поверкой);
• лупа измерительная ЛИ-3-10х (с поверкой);
• линейка измерительная 300 мм/ или 150 мм (с поверкой);
• рулетка измерительная 5м/или 3м (с поверкой);
• лупа ЛПП 1-7х;
• лупа ЛПП 1-4х/ или ЛПП 1-2,5х;
• набор радиусных шаблонов №1 (с калибровкой);
• набор радиусных шаблонов №3 (с калибровкой);
• набор щупов №4 (с калибровкой);
• маркер по металлу;
• мел термостойкий;
• фонарь светодиодный карманный;

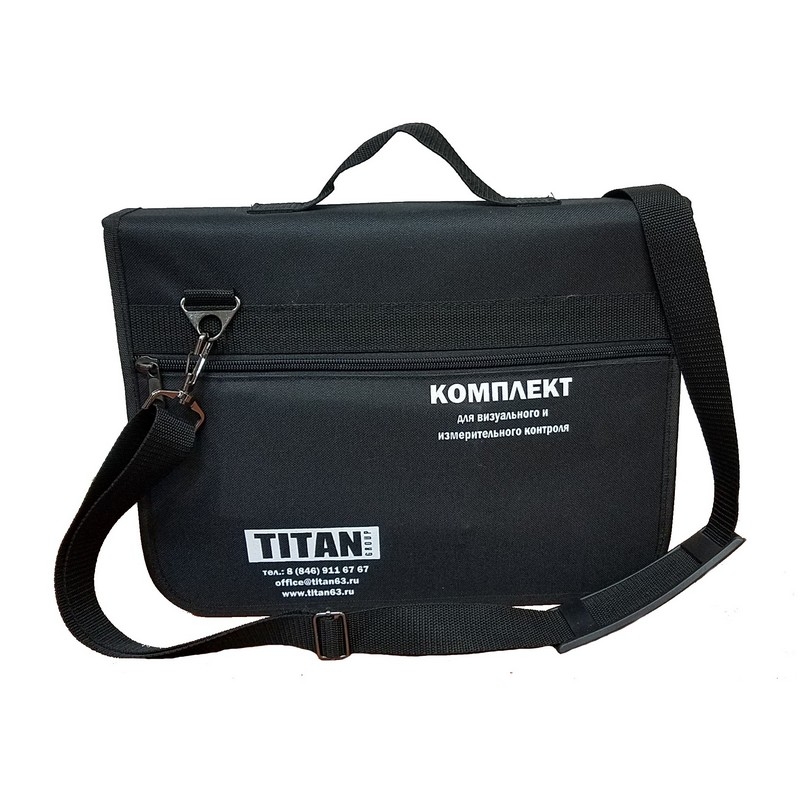

• сумка укладочная;
• инструкция по визуальному контролю РД 03-606-03/или РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля»;
• паспорт;
• свидетельства о поверке и сертификаты о калибровке (согласно указанному выше списку).
