А3-НК. МЕРА СО-4.2.
₽10,000.00
Меру СО-4.2 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.
ГРСИ №79145-20.
Гарантийный срок эксплуатации: 2 года.
Под заказ
А3-НК. Мера СО-4.2.
Описание средства измерений

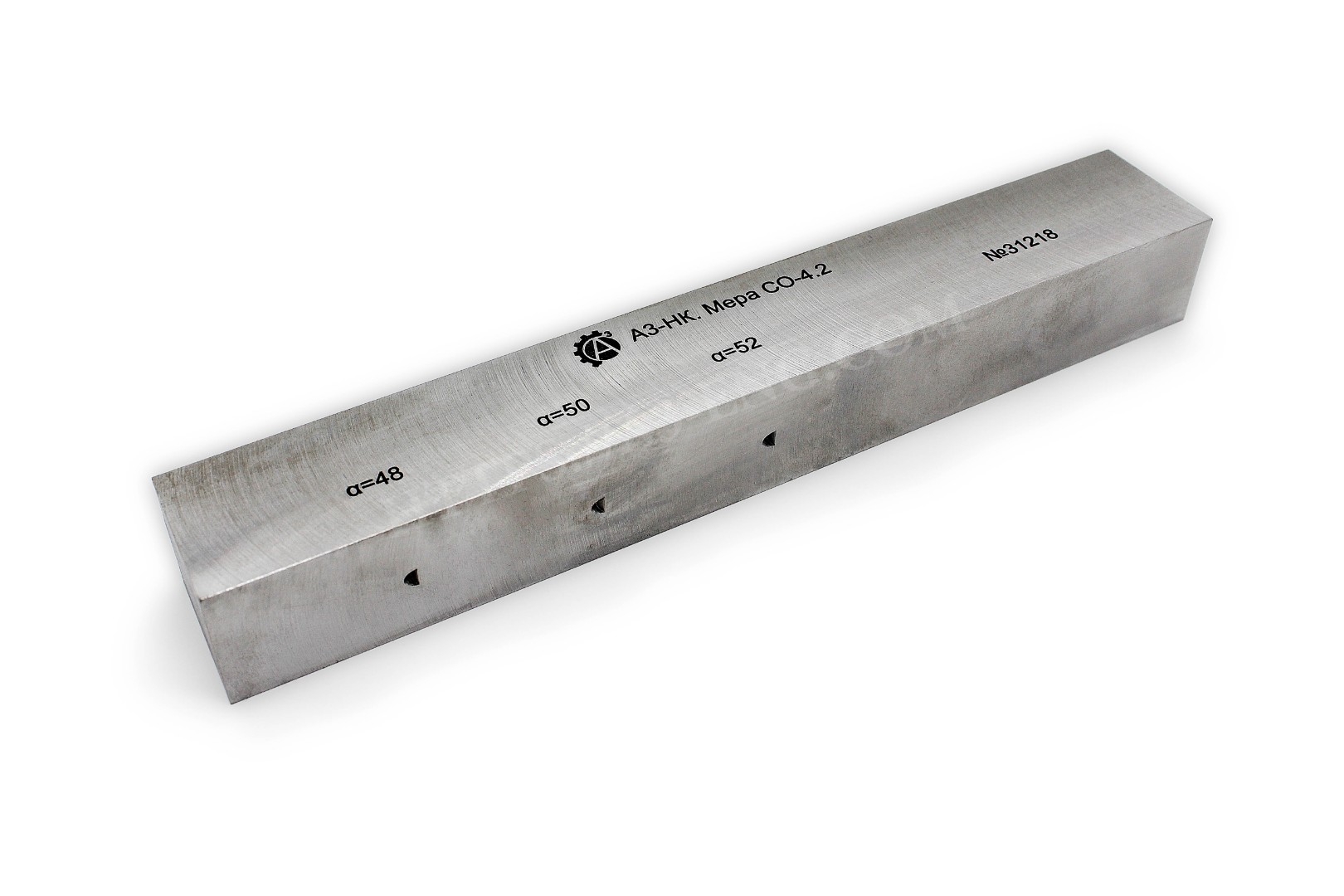

Мера СО-4.2 представляет собой изделие в виде параллелепипеда с нанесенным на нем дефектами в виде сегментных отражателей.
Назначение
Меру СО-4.2 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.
Технические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-4.2 |
|
|
Длина меры, не более, мм |
240 |
|
Ширина меры, не более, мм |
30 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
3,1 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-4.2 |
|
|
Номинальное значение и допустимое отклонение высоты меры, мм |
35,50-0,17 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры |
±0,1 |
|
Номинальное значение угла между рабочей поверхностью меры и отражающей плоскостью сегментов, ° |
48 50 52 |
|
Допустимое отклонение угла между рабочей поверхностью меры и отражающей плоскостью сегментов, ´ |
±15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью меры и отражающей плоскостью сегментов, ´ |
±15 |
|
Номинальное значение длины лунки сегментного отражателя и его предельное отклонение при угле между рабочей поверхностью меры и отражающей плоскостью сегмента, мм: 48 50 52 |
2,88 ±0,08 3,00 ±0,07 3,13 ±0,08 |
|
Номинальное значение и допустимое отклонение длины хорды сегментных отражателей, мм |
4,00 ±0,08 |
|
Пределы допускаемой абсолютной погрешности воспроизведения длины лунки и длины хорды сегментных отражателей, мм |
± 0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c – для стали 3 – для стали 20 – для стали 45 – для стали 40Х13 – для стали 12Х18Н10Т – для медно-цинкового сплава марки Л63 – для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
– |
1компл. |
|

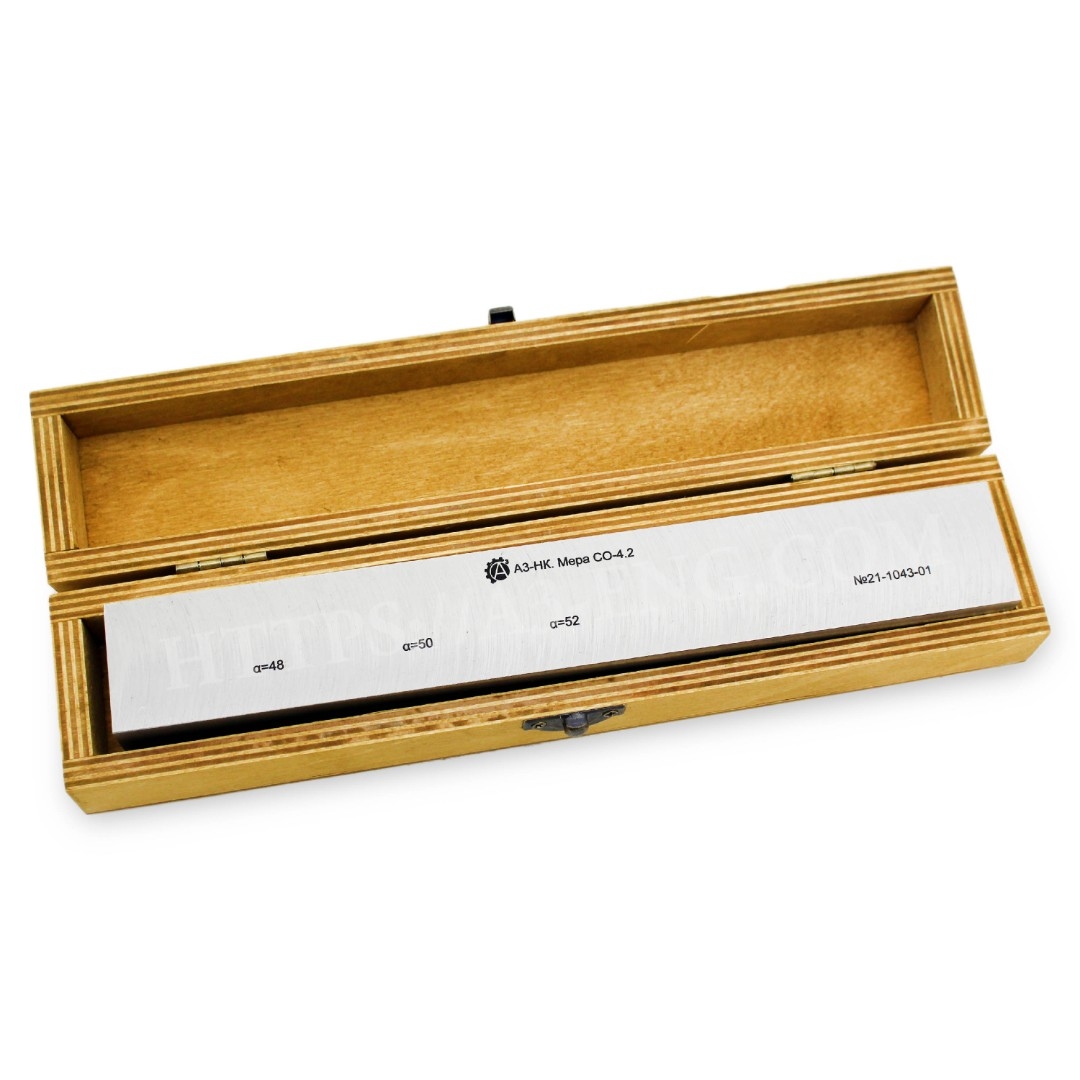

Футляр |
– |
1 шт** |
|
Транспортная упаковка |
– |
1 шт |
|
Руководство по эксплуатации |
– |
1 экз |
|
Паспорт |
– |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* – количество и тип в соответствии с заказом ** – количество в соответствии с заказом |
||
