А3-НК. Мера ОСО 32.008-09 №2.
₽47,000.00
Мера ОСО 32.008-09 №2 предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.
ГРСИ №79145-20.
Гарантийный срок эксплуатации: 2 года.
Под заказ
А3-НК. Мера ОСО 32.008-09 №2.
Описание средства измерений

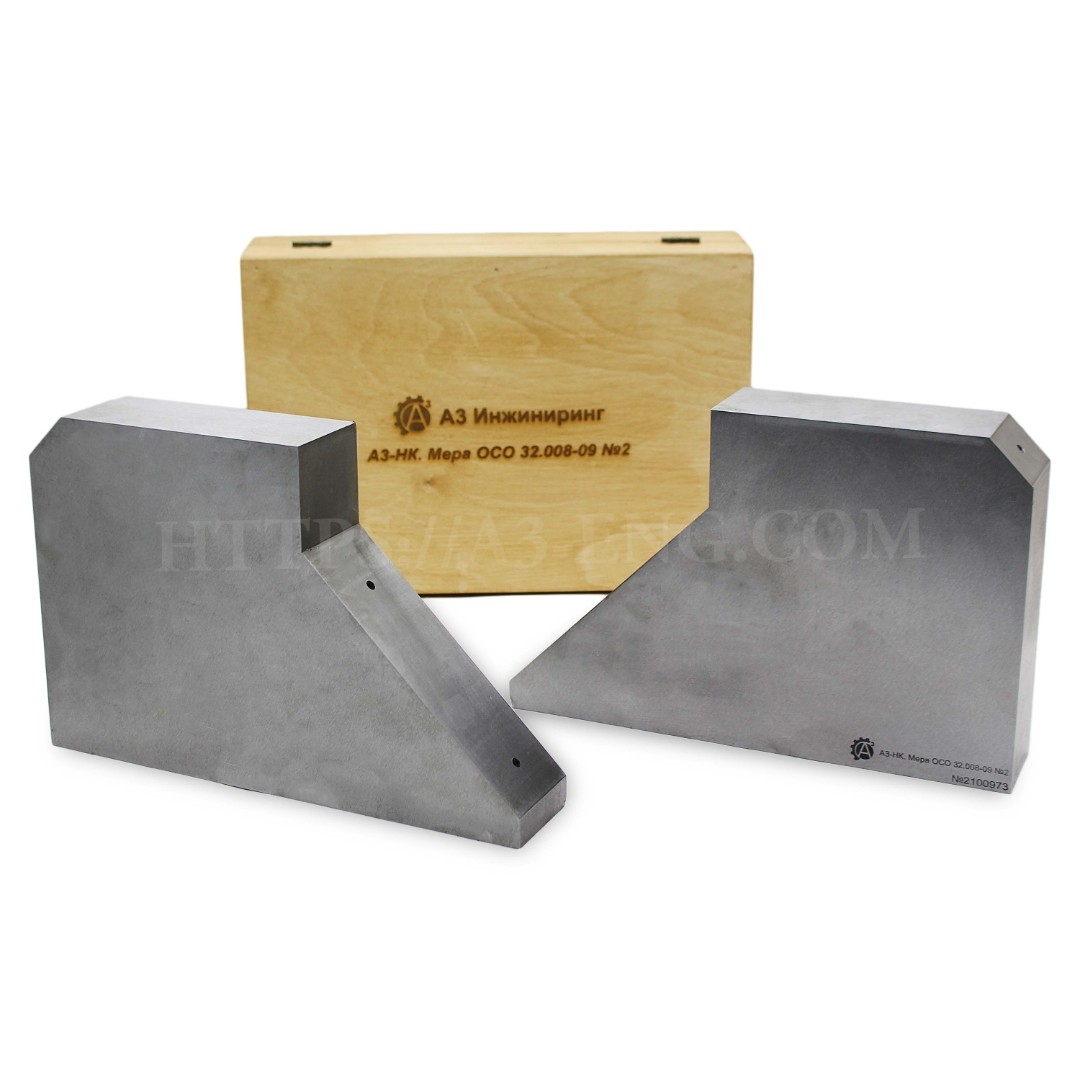

Мера ОСО 32.0080-09№2 представляет собой изделие в виде пластины, одна сторона которой имеет V-образную форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на одной из сторон V-образной формы и на срезе противоположной стороны.
Назначение
Мера ОСО 32.008-09 №2 предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.
Технические характеристики:
|
Наименование характеристики |
Значение |
|
Мера ОСО 32.008-09№2 |
|
|
Длина меры, мм |
266 |
|
Ширина меры, мм |
51 |
|
Шероховатость Rz рабочих поверхностей меры, не более, мкм |
40 |
|
Масса, не более, кг |
20 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера ОСО 32.008-09№2 |
|
|
Номинальное значение и допустимое отклонение высоты меры, мм |
175,0 ±0,2 |
|
Номинальное значение и допустимое отклонение диаметра плоскодонного отражателя, мм |
5,00 ±0,12 |
|
Номинальное значение и допустимое отклонение глубины плоскодонного отражателя, мм |
20,00 ±0,05 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонных отражателей, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c – для стали 3 – для стали 20 – для стали 45 – для стали 40Х13 – для стали 12Х18Н10Т – для медно-цинкового сплава марки Л63 – для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 60 |
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
– |
1компл. |
|
Футляр |
– |
1 шт** |
|
Транспортная упаковка |
– |
1 шт |
|
Руководство по эксплуатации |
– |
1 экз |
|
Паспорт |
– |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* – количество и тип в соответствии с заказом ** – количество в соответствии с заказом |
||
