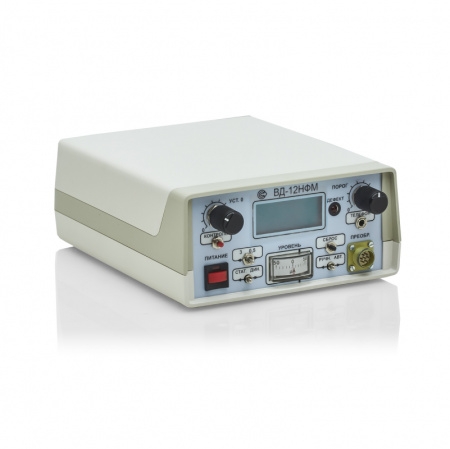

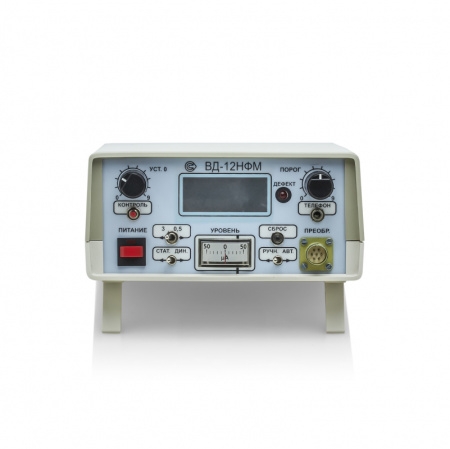

ВД-12НФМ Вихретоковый дефектоскоп с 2-мя преобразователями

Описание Общее описание Вихретоковый дефектоскоп ВД-12НФМ позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных и немагнитных сталей и сплавов. Не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей. Возможно применение дефектоскопа ВД-12НФМ для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве. Нормативными документами РЖД прибор ВД-12НФМ рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов. Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов. Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях. Применение Отрасли применения · нефтяная и газовая промышленность · атомная энергетика · машиностроение · железнодорожный транспорт · строительство и ЖКХ · оборонно-промышленный комплекс (ОПК) · сельское хозяйство Особенности Отличительные особенности · обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов · не требуется контакта с поверхностью детали (выявление дефектов через покрытия, слои окислов и загрязнений) · возможность определить местоположение, а также оценить размер и глубину поверхностной трещины · контроль изделий сложной формы, криволинейных или грубых поверхностей · рекомендация использования нормативными документами РЖД · предназначен для работы как в лабораторных, так и цеховых условиях депо, ремонтных заводов (эффективная система подавления индустриальных помех) · возможность ручной отстройки от внешних воздействий и влияющих факторов · световая и звуковая сигнализация при обнаружении дефекта · поставляется в комплекте с двумя преобразователями · широкое применение в различных отраслях промышленности Характеристики Технические характеристики Порог чувствительности дефектоскопа на стандартном образце (образцеиммитаторе): Материал образца Порог чувствительности, мм Ферромагнитный При шероховатости поверхности контроля не более Ra 1,25 Rz320 Глубина ИД 0,5±0,053,0±0,1 Ширина ИД 0,05…0,150,05…0,3 Немагнитный При шероховатости поверхности контроля не более Ra 1,25 Rz 160 Глубина ИД 0,5±0,051,5±0,1 Ширина ИД 0,05…0,15 0,05…0,15 Выявление дефектов обеспечивается при следующих условиях: радиус положительной кривизны контролируемой поверхности не менее 10 мм угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не мене: · для преобразователя Иа5.125.002 – 4; · для преобразователя Иа5.125.006 – 1; · для преобразователя Иа5.125.006-01 – 1. * Порог чувствительности дефектоскопа на стандартном образце (образцеимитаторе) при шероховатости поверхности не более R a 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм. Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается выявление дефектов, до: Материал изделия Максимальный рабочий зазор, мм для преобразователя Иа5.125.006 тип 1 Иа5.125.002 тип 2 Иа5.125.006-01 тип 3 Ферромагнитный 0,5 мм 3 мм – Немагнитный – – 0,2 мм Электропитание автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавливается по отдельному заказу) Время установления рабочего режима не более 1 мин. Продолжительность непрерывной работы 8 ч Диапазон рабочих температур от -10 0С до +40 0С Относительная влажность при температуре +25 0 C 80% Габаритные размеры: · Электронного блока (Д X Ш X Г) · Преобразователей (Диаметр X Длина) 190 мм х150 мм х70 мм Иа5.125.002 – 20 мм x 105 мм Иа5.125.006 (с защитным колпачком) – 20 мм x 130 мм Масса электронного блока (с элементами питания) 0,9 к
