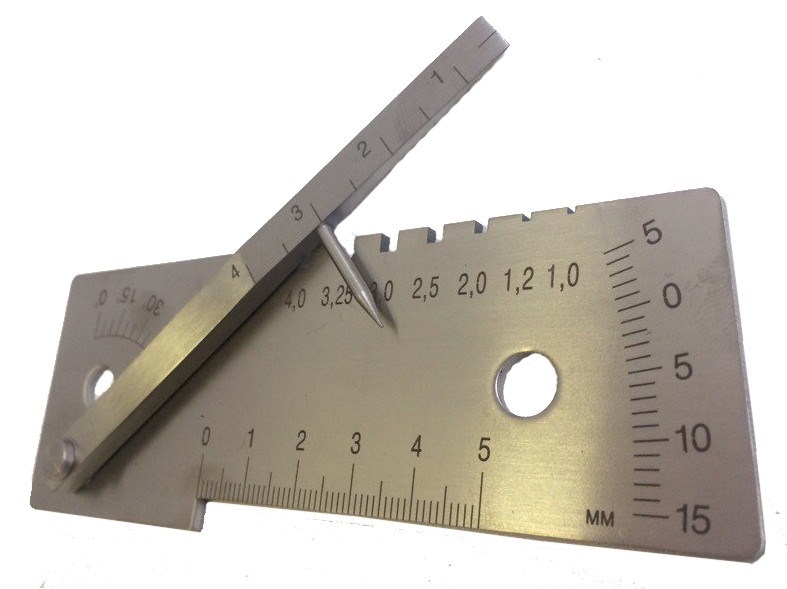

Универсальный шаблон сварщика УШС-3

УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. Шаблон соответствует требованиям ТУ 102.338-83 и имеет сертификат соответствия в системе ГОСТ Р Росстандарта РФ. Испытания УШС-3 регламентированы методикой МК 09.2017 УШС-3.

Основные характеристики и предел погрешностей шаблона УШС-3 приведены в таблице:

Контроль с использование м шаблона УШС-3 производится следующим образом:
1. Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г.
2. Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке.
3. Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу Е.
4. Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 без зазора совместить его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
5. Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов Ж.

Комплект поставки:

– шаблон сварщика универсальный УШС-3;

– паспорт;

– сертификат о калибровке (доп.опция);

– упаковка.
