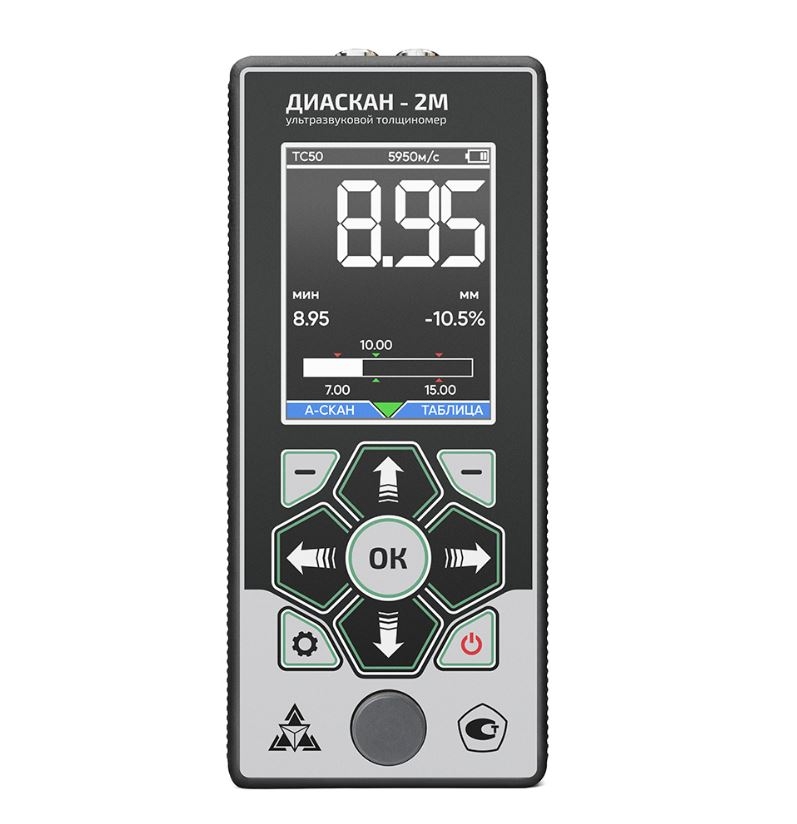

Ультразвуковой толщиномер ДИАСКАН-2М
Первоначальная цена составляла ₽198,860.00.₽179,000.00Текущая цена: ₽179,000.00.
Под заказ
Толщиномер ультразвуковой Диаскан-2М предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266, с номинальными частотами от 0, 5 до 20 МГц.
Толщиномер измеряет время распространения УЗ сигналов в диапазоне от 0 до 170.0 мкс, что соответствует диапазону от 0 до 505.7 мм по стали, при скорости УЗК 5950 м/с.
ТолщиномерДиаскан-2М применяется для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Толщиномер может эксплуатироваться при температуре окружающего воздуха от минус 20°С до 50°С, верхнее значение относительной влажности 95 % при 35 °С и более низких температурах, без конденсации влаги (группа исполнения С3 по ГОСТ 12997). Температура поверхности измеряемого изделия ограничивается пределами, указанными в паспорте используемого преобразователя.
По эксплуатационной законченности толщиномер относится к изделиям третьего порядка по ГОСТ 12997.
По устойчивости к воздействию атмосферного давления толщиномер и преобразователи соответствуют группе РI по ГОСТ 12997.
Степень защиты от воздействия пыли и воды соответствует исполнению IР40 по ГОСТ 14254
Диапазоны измерения толщины при работе с различными преобразователями:
|
Тип преобразователя |
Диапазон контроля по стали 40Х13, мм |
|
ТС50 |
1,5 – 300 |
|
ТС25 |
3,0 – 300 |
|
ТС10 |
0,5 – 30 |
|
ДЕ5-12 |
15 – 200 |
- Предел допускаемой основной погрешности при измерении толщины, δн,
± (0,01 + 0,01·dx), где dx – толщина измеряемого образца, мм;
- Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм ± 0,10; при шероховатости Rz=80 мкм ± 0,15.
- Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм: при шероховатости Rz=320 мкм ± 0,20; при шероховатости Rz=160 мкм ± 0,15; при шероховатости Rz=80 мкм ± 0,10.
- Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с непараллельными гранями, имеющими непараллельность до 3 мм
на базовой длине 20 мм, мм:
при толщинах до 10 мм ± 0,30;
при толщинах от 10 до 50 мм ± (0,2+0,01Х), где Х – толщина образца в месте ввода УЗК.
- Тип УЗ преобразователя – ультразвуковой раздельно-совмещенный или совмещенный.
- Дисплей – TFT, цветной, с разрешением 240х320 пикселей, с регулировкой внутренней подсветки.
- Частота обновления: А-скан – 25 Гц, В-скан – 10 Гц.
- Детектор А- развертки: Радио (RF).
- Зоны контроля – две зоны контроля (А и В) с регулировкой порога и положения.
- Коэффициент усиления входного тракта – до 92 дБ, с шагом 0.5 дБ.
- Полоса пропускания приемника – от 0.5 до 15 МГц.
- Память – 500 файлов (размером до 50х50 значений), 1000 А- сканов и 1000 результатов В-сканирования.
- Два типа файлов: двумерная матрица для единичных измерений, А-скан и В-скан.
- Возможность сохранения до 1000 пользовательских настроек толщиномера.
- Встроенные энергонезависимые часы реального времени.
- Интерфейс с персональной ПК – USВ
- Габаритные размеры (В х Ш х Т) не более 150х65х25 мм.
- Масса толщиномера – 190 гр.
- Средняя наработка на отказ – не менее 2500 часов.
- Питание:
а) внешний блок питания от сети переменного тока 220 В, 50 Гц, с вых.
Напряжением 5В;
б) встроенный Li-Pol аккумулятор.
- Потребляемая мощность не более 3 ВА.
- Время установления рабочего режима – не более 1 минут.
- Время непрерывной работы:
а) от сети переменного тока – не менее 24 часов, с последующим выключением на 30 минут;
б) от встроенного аккумулятора не менее 10 часов
- Толщиномер сохраняет работоспособность при температуре окружающей среды от минус 20 до 50 °С. Верхнее значение относительной влажности: 95 % при 35 °С (группа С3, ГОСТ 12997).
- Толщиномер устойчив к воздействию вибраций частотой до 35 Гц с амплитудой не более 0,35 мм (группа L1 по ГОСТ 12997).
- Толщиномер сохраняет работоспособность после транспортирования при температуре окружающей среды от минус 30 до 50 °С.
