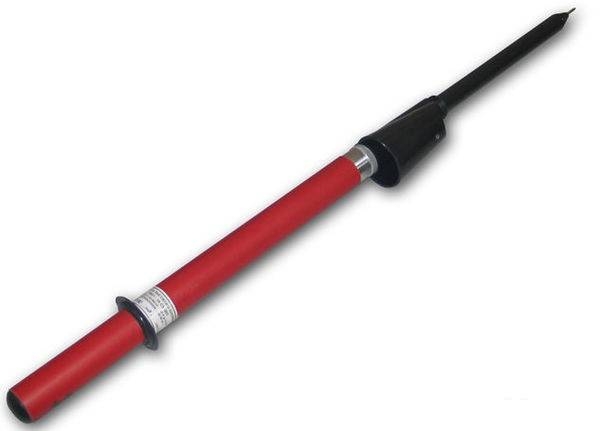

Указатель напряжения 6-10кВ УВНУ-10 СЗ-ИП-Комби

УВНУ-10 СЗ ИП КБ — однополюсный контактно-бесконтактный указатель напряжения с источником питания.

Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10 СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока, а с трубкой фазировки ТФ – для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока от 6 до 10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

Указатель УВНУ-10 СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касаним токоведущих частей.

Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплектецсо штангой ШО-10-4-6,6 длиной 6,6 м и весом 3,5 кг – с земли без подъема на опору.

Принцип действия контактной части указателя основан на преобразовании электрических сигналов в светозвуковые.

Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной частей.

Элементы светозвуковой индикации указателя УВНУ-10 СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения ”шагового напряжения”.

Указатель УВНУ-10 СЗ ИП КБ обладает возможностью самопроверки как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.

Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.

Низкая величина рабочего тока – 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.

Технические характеристики однополюсного контактно-бесконтактного указателя напряжения с источником питания УВНУ-10 СЗ ИП КБ:
