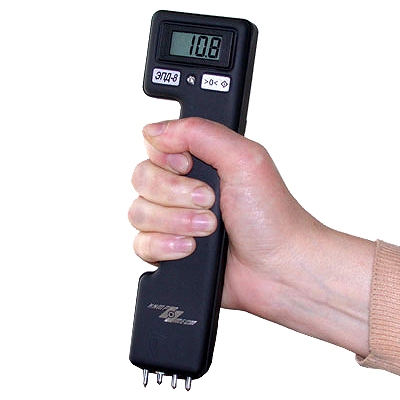

ТРЕЩИНОМЕР ЭЛЕКТРОПОТЕНЦИАЛЬНЫЙ ЭПД-8

Назначение трещиномера ЭПД-8 :

Трещиномер электропотенциальный ЭПД-8 (дефектоскоп) предназначен для измерения глубины поверхностных трещин на изделиях, изготовленных из углеродистых сталей, как низко, так и высоколегированных (включая аустенитные нержавеющие). Принцип действия прибора основан на измерении падения напряжения, возникающего на краях трещины, при протекании тока по изделию в направлении, перпендикулярном трещине.

Технические характеристики дефектоскопа ЭПД-8:

• Диапазон измерений глубины трещин, мм……………………………………………………………………1 – 20
• Диапазон показаний, мм…………………………………………………………………………………………….1 – 100
• Разрешение дефектоскопа (значение единицы младшего разряда), мм…………………………………0.1 3.
• Предел допускаемого значения абсолютной погрешности на образце-имитаторе с искусственными трещинами, мм………………………………………………………………………….±(0.1*Н + 0.5)

      -на электрическом эквиваленте …………………………………………………………………………±(0.03*Н + 0.2) где Н – измеряемая величина

• Рабочее напряжение питания дефектоскопа от батареи 6F22, В…………………………………………6-9
• Потребляемый ток, мА, не более……………………………………………………………………………………….12
• Габаритные размеры, мм, не более ……………………………………………………………………….205х57х22
• Масса дефектоскопа с батареей питания, кг, не более ……………………………………………………..0,28
• Средняя наработка на отказ, ч, не менее ……………………………………………………………………….5000
• Среднее время восстановления работоспособного состояния, мин, не более……………………….60
• Установленный срок службы до списания, лет, не менее…………………………………………………….8

Комплект поставки трещиномера ЭПД-8:

• Электропотенциальный дефектоскоп ЭПД-8
• Батарея 6F22
• Электрический эквивалент глубины трещин
• Руководство по эксплуатации
• Футляр

ЭПД-8 электропотенциальный дефектоскоп
