Тепловизионный комплекс Термовед 221 МТ греющий кабель

Назначение тепловизионного комплекса Термовед 221 МТ греющий кабель

Тепловизионный комплекс Термовед 221 МТ греющий кабель – это универсальный комплект для определения места повреждения электрического нагревательного кабеля в системах теплого пола и нагревательного кабеля в трубопроводах. Визуализация пролегания кабеля, трубопровода системы отопления, а также места повреждения тепловизионным способом.

Тепловизионный комплекс Термовед 221 МТ греющий кабель выполняет функции

• Измерителя сопротивления изоляции.
• Формирователя проводящего канала («прожиг»).
• Генератора для трассировки кабеля.
• Тепловизора.

Комплект позволяет проводить трассировку кабеля в теплых полах, и находить все виды неисправностей: обрыв кабеля, короткое замыкание жил кабеля и понижение сопротивления изоляции жилы кабеля относительно экрана. Работает с нагревающими кабелями любого диаметра.

Особенности тепловизионного комплекса Термовед 221 МТ греющий кабель

• Определение характера неисправности (обрыв кабеля, короткое замыкание и понижение изоляции) путем одновременного измерения трех сопротивлений: ЖИЛА1-ЖИЛА2, ЖИЛА1-ЭКРАН, ЖИЛА2-ЭКРАН.
• Формирование устойчивого проводящего канала в месте неисправности с помощью высокого напряжения (до 5600 В).
• Три алгоритма формирования проводящего канала высоким напряжением для различных типов нагревательного кабеля.
• Формирование сигнала частотой 2 кГц для трассировки кабеля приемником дефектоискателем.
• Четыре уровня выходного сигнала генератора в режиме трассировки кабеля.
• Визуальная трассировка кабеля и места нахождения повреждения.

Технические характеристики блока «комбинированного»

• Напряжение пробоя изоляции: 1200…5600 (в зависимости от нагрузки и режима).
• Диапазон измеряемых сопротивлений: 1.0 Ом…2.0 МОм.
• Частота генератора тестового сигнала: 2000 Гц.
• Выходная мощность генератора: до 20 Ватт (в зависимости от нагрузки).
• Напряжения питания блока «комбинированного»: ~220 В 50 Гц.
• Максимальное потребление блока «комбинированного»: не более 1000 Ватт.
• Габаритные размеры: 420х210х460 мм.
• Масса: не более 22 кг.

Комплекс идеально подходящий для решения проблем обнаружения повреждений в теплых полах специалистами ЖКХ, тепло- и электроэнергетики.

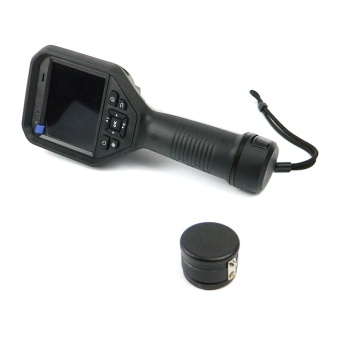

Характеристики тепловизионной камеры

• Диапазон контролируемых температур: от -20°С до +600°С.
• Визуализация разницы температур: от 0,12°C.
• Позволяет видеть дефекты технологического оборудования и ограждающих конструкций зданий, состояние оборудования котельных, электрооборудования.
• Качество изображения: 19200 точек.
• Разрешение детектора: 160×120 пикселей.
• Рабочие температуры: от -15°С до +40°С.
• Температурная чувствительность: ≤ 0,04°С.
• Погрешность измерения температуры: не более ±2°С или 2%.
• Автоматическое распознавание: хол./гор. точки.
• Размер дисплея: 2,4 дюйма.
• Угол зрения объектива: 37,2°x50°.
• Сохранение термограммы: формат JPEG.

Тепловизионная камера обладает всеми характеристиками, необходимыми для высококачественной термографии – он точный, прочный, быстрый и надежный.

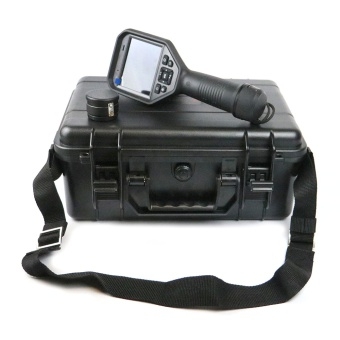

Обеспечивает высококачественную термографию по доступной цене и может работать даже в сложных условиях эксплуатации. Тепловизор поставляется в комплекте с кейсом для удобной транспортировки, так что этот прибор всегда будет у вас под рукой.

Область применения тепловизионного комплекса Термовед 221 МТ греющий кабель

Профессиональный прибор, который ориентирован на решение самых важных задач для повседневной работы специалиста, удобный в эксплуатации и оптимизированный для быстрой и эффективной работы.

Локализация утечек, выявление перегревающихся соединений, точное обнаружение тепловых мостиков или дефектов ограждающих конструкций.

Оптимален для применения при ежедневном техническом обслуживании и монтажных работах в строительстве и промышленности. Он обеспечивает быстрый и надежный контроль качества производства.

Описание тепловизионного комплекса Термовед 221 МТ греющий кабель

Тепловизионный комплекс Термовед 221 МТ греющий кабель – это в первую очередь прибор для прожига греющего кабеля, и только прожиг позволяет находить в системах теплых полов повреждения типа “Обрыв”. А в комплексе с тепловизором поиск становится совсем наглядным. Причем если используется тепловизор, то жечь до образования угольного мостика в месте повреждения становится необязательным. Все отлично видно на термограммах во время проведения прожига.

Прожиговая установка работает в автоматическом режиме:

1. Измеряет сопротивление изоляции и если оно не достаточно низкое для трассировки КЗ, то включается 1 режим прожига – щадящий.
2. После того как прибор отработает первый режим, он автоматически снова измеряет изоляцию и если она снизилась достаточно, то прибор предлагает включить встроенный трассопоисковый генератор.
3. Если нет, то происходит прожиг в режиме 2, уже более мощный. После него опять измеряется изоляция, и происходит либо переход к трассопоиску, либо прибор переходит в 3 режим прожига – самый мощный.
