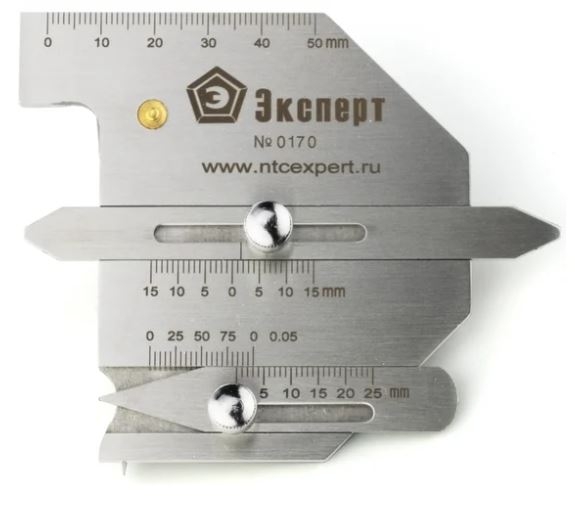

Шаблон сварщика WG2+ с поверкой

Шаблон сварщика WG2+ с поверкой – универсальный измерительный шаблон является конструктивным аналогом модели УШС-4. В сочетании с катетомером КМС, шаблон WG2+ обеспечивает контроль основных параметров сварных швов и заготовок под сварку. По сравнению с аналогами WG1 и WG2, модель WG2+ имеет функции измерения подрезов и ширины шва и увеличенные пределы измерений. Конструктивно данный шаблон состоит из основания, двух ползунков и подвижного указателя.

Функции измерителя:
•    использование как линейки 0-50 мм;
•    измерение смещения 0-15 мм, 0-5 мм;
•    измерение угла кромки 80-160°;
•    измерение величины зазора 0-6 мм;
•    измерение угла раскрытия Х-шва 60°;
•    измерение угла раскрытия Х-шва 70°;
•    измерение высоты стыкового шва 0-15 мм;
•    измерение углового шва 0-15 мм;
•    измерение высоты углового шва (катета) 0-15 мм;
•    измерение ширины шва 0-60 мм;
•    измерение смещения  0-15 мм, 0- 5 мм;
•    измерение глубины подреза 0-5 мм.

Универсальный шаблон сварщика WG-2+ внесен в Государственный реестр средств измерения РФ под номером 88036-23. Поверка шаблона проводится по методике РТ-МП 793-445-2022. Межповерочный интервал – 1 год. Данный шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ и соответствует требованиям ГОСТ Р 50.05.08-2018 и ГОСТ Р ИСО 17637-2014.

Комплект поставки: шаблон WG, чехол, паспорт, свидетельство о поверке.
