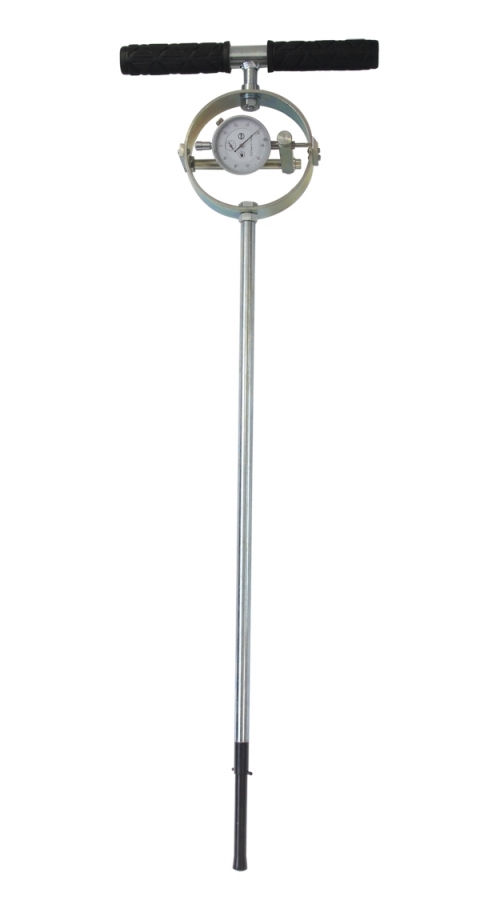

Плотномер пенетрационный статического действия В-1

Плотномер В-1 предназначен для оперативного контроля степени уплотнения (коэффициента уплотнения) грунтов при строительстве земляного полотна автомобильных и железных дорог, аэродромов и других грунтовых сооружений.

Плотномер используется для измерения степени уплотнения песчаных и глинистых грунтов при наличии в них не более 25% включений размером крупнее 10мм и при влажности грунтов, допускаемой по СНИП 2.05.02 “Автомобильные дороги”.

Прибор обеспечивает достоверные измерения, соответствующие требованиям СНИП 3.06.03 “Автомобильные дороги”, в диапазоне 0,9 – 1,0 от максимальной стандартной плотности, определяемой по ГОСТ 22733 “Грунты. Метод лабораторного определения максимальной плотности”.

Степень уплотнения грунта оценивают показателем удельного сопротивления пенетрации, определяемым расчетом по величине прилагаемого усилия при заглублении рабочего наконечника. Степень уплотнения определяется отклонением стрелки индикатора, возникающим при деформации динамометрического кольца.

Фактическое значение степени уплотнения определяется исходя из полученных результатов замеров по прилагаемой к прибору таблице с учетом типа грунта.

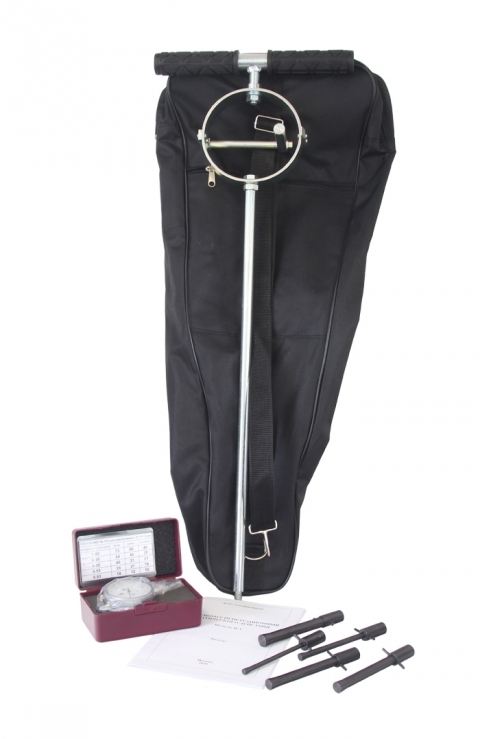

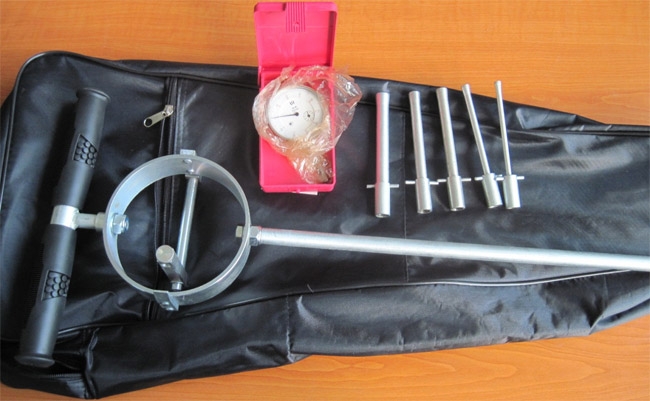

• 1Плотномер пенетрационный В-1
• 2Индикатор часового типа ИЧ-10

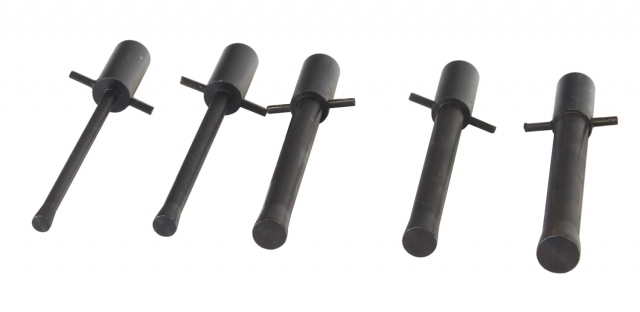

• 3Наконечники (№1, №2, №3 (2 шт.), №4)
• 4Футляр для плотномера

• 5Паспорт плотномера В-1
• 6Паспорт ИЧ-10
• 7Методика калибровки
