Пленка радиографическая ФОМАКС Р4IX50
Цена по запросу
ФОМАКС Р4 — высококонтрастная радиографическая пленка с ультрамелким зерном и высокой резкостью. Основная сфера применения — контроль особо ответственных изделий, имеющих относительно небольшую радиационную толщину. Пленка используется при радиографическом контроле электроники, турбинных лопаток и других объектов контроля в таких областях промышленности, как атомная энергетика, оборонный комплекс, аэрокосмическая и авиационная промышленность.
Под заказ
ФОМАКС — российский бренд промышленной радиографической пленки для неразрушающего контроля. Рентгеновская пленка ФОМАКС производится трех типов: Р4, Р5, Р7 в соответствии с ТУ 20.59.11-111-96651179-2022. Тип пленки выбирается исходя из задач контроля и требований нормативно-технической документации.
ФОМАКС Р4 — высококонтрастная радиографическая пленка с ультрамелким зерном и высокой резкостью. Основная сфера применения — контроль особо ответственных изделий, имеющих относительно небольшую радиационную толщину. Пленка используется при радиографическом контроле электроники, турбинных лопаток и других объектов контроля в таких областях промышленности, как атомная энергетика, оборонный комплекс, аэрокосмическая и авиационная промышленность.
Классификация пленки
Пленка ФОМАКС Р4 относится к классу С3 по ISO 11699-1 и классу I по ASTM E1815. В таблице ниже приведено ее соответствие продукции других брендов, относящихся к тем же классам.
| Класс | Фомакс | Agfa | Carestream | Kodak | Fujifilm |
| C3 по ISO 11699-1 | Р4 | D4 | MX125 | 7125 | IX50 |
| I по ASTM E1815 | Р4 | D3, D4, D5 |
M100, MX125, T200 |
7100, 7125, 7200 |
IX30, IX50, IX80 |

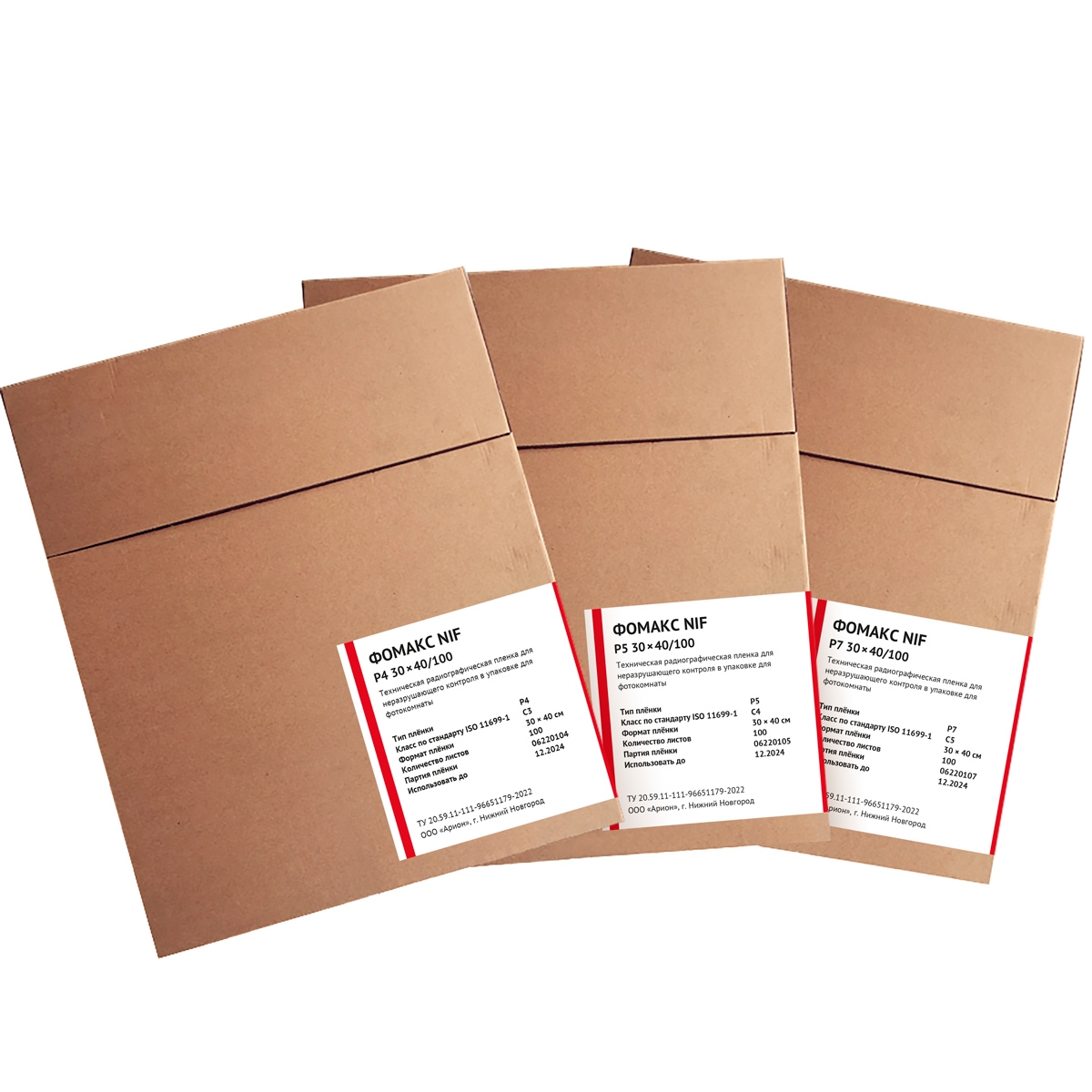

Формат и упаковка
Пленка ФОМАКС Р4 производится в формате листовой радиографической пленки размером 30 × 40 см, упакованной по 50 листов в светонепроницаемый конверт. Существует два варианта упаковки:
- IF — каждый лист пленки проложен бумагой;
- NIF — листы пленки не проложены бумагой.
Пример маркировки для заказа радиографической пленки:
ФОМАКС Р4 30×40 IF (50 листов) ТУ 20.59.11-111-96651179-2022
ФОМАКС Р4 30×40 NIF (100 листов) ТУ 20.59.11-111-96651179-2022
Номограмма экспозиций
Ниже приведена номограмма экспозиций с применением пленки ФОМАКС Р4 при следующих условиях:
| Свинцовый экран | 0,03 мм |
| Фокусное расстояние | 1 м |
| Оптическая плотность снимка | 2,5 |
| Химреактивы | проявитель ФОМАКС МП фиксаж ФОМАКС МФ |
| Полный цикл проявочной машины | 8 мин. |
| Температура проявления | +28 °С |
Проявка и хранение
Проявку рентгеновской пленки рекомендуется производить с помощью реактивов ФОМАКС, которые поставляются в виде жидких концентратов.. Пленка ФОМАКС одинаково хорошо подходит как для обработки вручную, так и для обработки в автоматических проявочных машинах.
Пленку рекомендуется хранить в сухом прохладном помещении при температуре от +10 до +23 °С, исключая воздействие агрессивных испарений и газов. Также необходимо обеспечить надлежащую защиту пленки от рентгеновских, гамма-лучей и иного проникающего излучения. При соблюдении условий хранения срок годности пленки составляет 30 месяцев.
Технические характеристики
| Наименование параметра | Значение |
| Плотность вуали (D₀) | 0,03 |
| Коэффициент контрастности (r) | 5,5 |
| Скорость по ISO (S) | 3,0 |
| Градиент (G) при D = 2 при D = 4 |
4,6 8,2 |
| Зернистость (σD) | 0,021 |
| Отношение градиент/шум (G/σD) | 216 |
| Время стойкости покрытия пленки при проявлении, мин. | ≥10 |
| Устойчивость к царапанию во время проявки, Н | ≥0,8 |
| Оптимальные условия хранения | температура +10…+23 °С, относительная влажность воздуха 30–65% |
| Срок годности | 30 месяцев |
Фотохимическая обработка пленки
Экспонированная пленка должна быть проявлена в течение 2 часов в соответствии с инструкциями, приведенными в таблицах ниже.
Автоматическая проявка
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С | Расход химреактивов | |
| мл на 1 лист (30 × 40 см) | мл/м² | ||||
| Проявитель Фомакс МП | +28 | 110 | +45…+55 | 80 | 665 |
| +30 | 80 | ||||
| Фиксаж Фомакс МФ | +28 | 110 | 200 | 1665 | |
| +30 | 80 | ||||
Ручная проявка
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С |
| Проявитель Фомакс РП | +20 | 300 | температура окружающей среды |
| Фиксаж Фомакс РФ | +18…+22 | 300–600 |
