Комплект ВИК Базовый с калибровкой

Комплект ВИК “Базовый” с калибровкой предназначен для проведения комплексного визуального и измерительного контроля качества:

• основного металла;
• сварных соединений и наплавок;
• подготовки деталей к сварке;
• при изготовлении, монтаже и ремонте оборудования и трубопроводов;
• при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов, в т.ч. объектов, подведомственных Госгортехнадзору России и Госатомнадзору России.

Входящие в комплект средства для визуального и измерительного контроля отвечают требованиям РД 03-606-03 “Инструкция по визуальному и измерительному контролю» (отменен с 01.01.2021, но может использоваться как рекомендательный документ), а также соответствуют рекомендациям РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля» (утверждено приказом РТН №8 от 16.01.2024 г.).

Комплект ВИК “Базовый” с калибровкой соответствует требованием нормативной документации и оптимизирован с учетом возможности дублирования части функций используемых шаблонов.

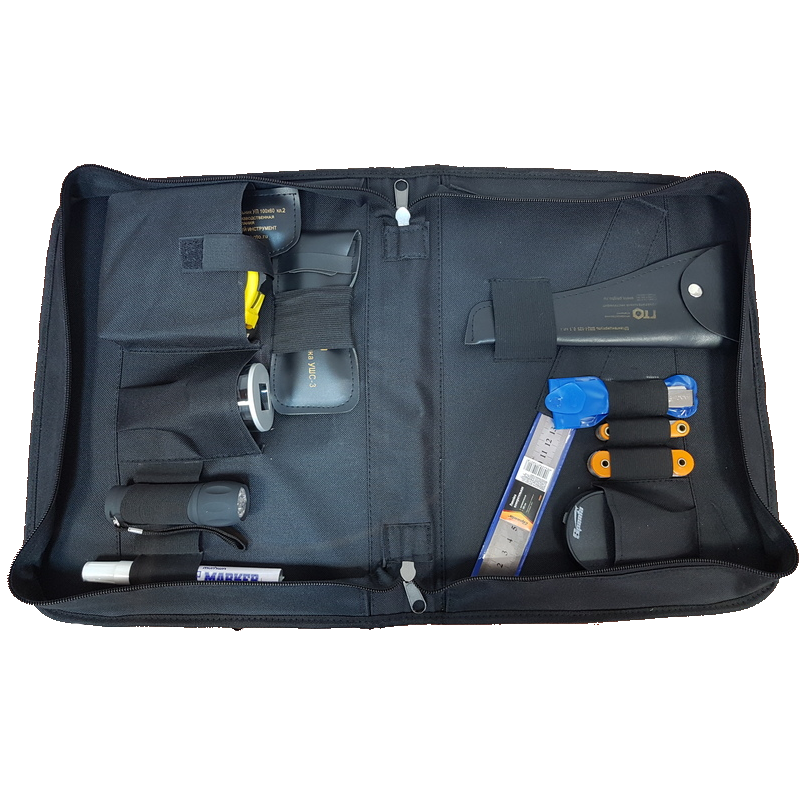

Состав комплекта:

• универсальный шаблон сварщика УШС-3;
• угольник поверочный УП 100х60 мм (или УП 160х100;
• штангенциркуль нониусный с глубиномером ШЦ-1-125-0,1 (0,05)/ или ШЦ-1-150-0,1 (-0,05);
• набор радиусных шаблонов №1(R=1…6,5 мм);
• набор радиусных шаблонов №3 R=7…25 мм);
• набор щупов №4 (0,1-1,0мм);
• лупа измерительная с подсветкой 10х (десятикратная) ЛИ-10х;
• лупа просмотровая ЛПП 1-7х;
• лупа просмотровая ЛПП 1-4х/ или ЛПП 1-2,5х;
• линейка измерительная металлическая 300 мм/ или 150 мм;
• рулетка измерительная 5 м/ или 3 м;
• фонарь светодиодный карманный;
• маркер по металлу;

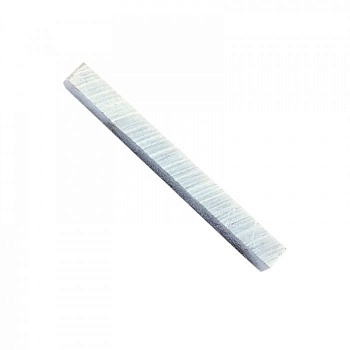

• мел термостойкий;

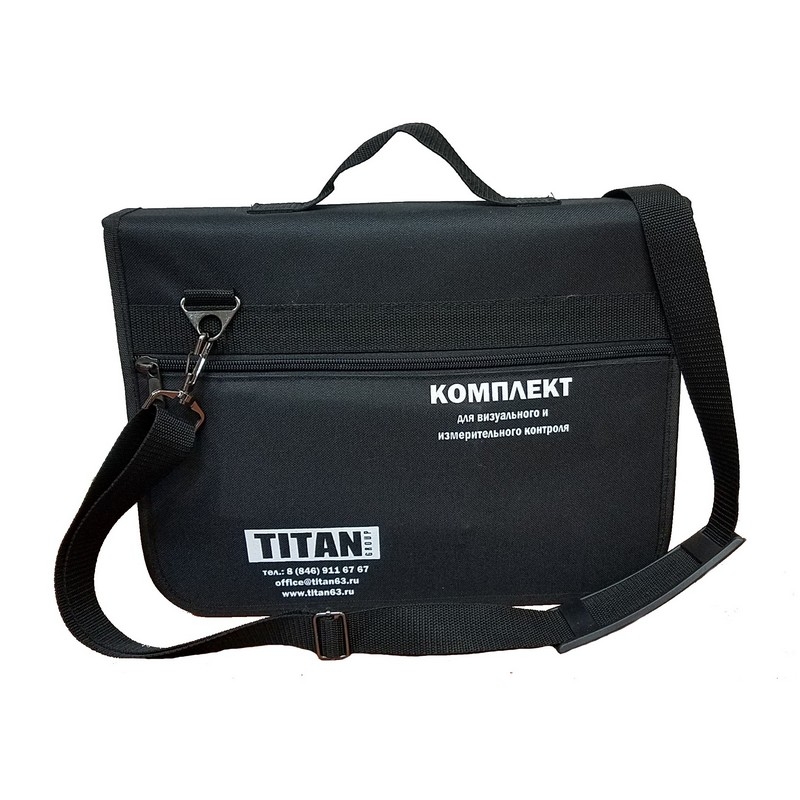

• сумка упаковочная;
• комплект документов:
  – инструкция по визуальному и измерительному контролю РД 03-606-03/ или РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля»;
  – паспорта заводов изготовителей;
  – сертификат о калибровке на комплект ВИК, в который внесен весь измерительный инструмент с метрологическими характеристиками;
  – паспорт комплекта.
