Искор-205 – корреляционный течеискатель

Name: Искор-205 - корреляционный течеискатель
SKU: 2840
Availability: InStock

₽439,398.00

Течеискатель определяет корреляционным методом местоположения утечек из трубопроводов.

Под заказ

Уточнить цену и наличиеОтветим по срокам поставки, актуальной цене и комплектации под вашу задачу.

Запросить предложение 8 (800) 600-61-03

В сравнение

В избранное

Поверка и документыпаспорта, свидетельства, закрывающие

Доставка ТК по РФ и СНГдо терминала, склада или объекта

Оплата по счетудля организаций, без предоплаты онлайн

Категория: Течеискатели,кабеледефектоискатели

Описание

Назначение

Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки пассивным методом.
Уточнение места утечки акустическим течеискателем.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции

Поиск места разгерметизации трубопровода.
Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Основные преимущества

наличие радиоканалов;
высокая помехозащищенность;
оперативность и скорость расчетов;
ударозащищенные водонепроницаемые датчики;
малые габариты и вес;
высокая точность определения мест разгерметизации, удобство в эксплуатации;
возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
уточнение места утечки акустическим методом в режимах «спектр» и «график».

Применение

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Технические характеристики корреляционного течеискателя

Параметр	Значение
Диапазоны: (при скорости звука 1300м/сек)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Диаметр контролируемого трубопровода, мм	25 … 800
Дальность радиосвязи, м	до 200
Минимальное давление в трубопроводе, кг/см²	1,5
Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 … 5000
Питание вычислителя коррелятора, В	4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 … +40
Дисплей	Графический, LCD, 320х240 точек
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

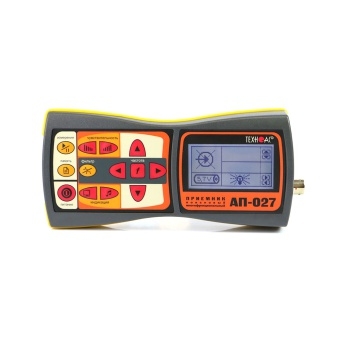

Технические характеристики приемника “АП-027”

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ/НР	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ – символы и значения выбираемых режимов и параметров – анимированная шкала уровня входного сигнала – цифровое значение и анимированная шкала уровня выходного сигнала – график (движущаяся диаграмма) уровня выходного сигнала – частотный спектр выходного сигнала – цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	–
	Встроенный излучатель – синтезированный звук ЧМ.	–
Питание	Напряжение 4…7В. – аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или – щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

Характеристики акустического датчика “АД-247”

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Технические характеристики электромагнитного датчика “ЭМД-247”

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Комплект поставки:

№	Наименование	Количество
1	Корреляционный течеискатель (ВУ)	1 шт.
2	Внешний модуль	1 шт.
3	Датчик	2 шт.
4	Антенна	2 шт.
5	Удлинитель сигнального провода на катушках (25 м)	2 шт.
6	Штатив	1 шт.
7	Сетевой адаптер	2 шт.
8	Аккумуляторные батареи
9	Трассопоисковый приемник “АП-027”	1 шт.
10	Комплект акустического датчика “АД-247”	1 шт.
11	Электромагнитный датчик “ЭМД-247”	1 шт.
12	Головные телефоны	1 шт.
13	Батарейки для приемника (AA)	4 шт.
14	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
15	Держатель для приемника АП-027.00.010	1 шт.
16	Крестовая отвертка	1 шт.
17	Сумка для ЭМД Чехол 53186	1 шт.
18	Транспортные сумки
19	Руководство по эксплуатации. Паспорт	1 шт.
