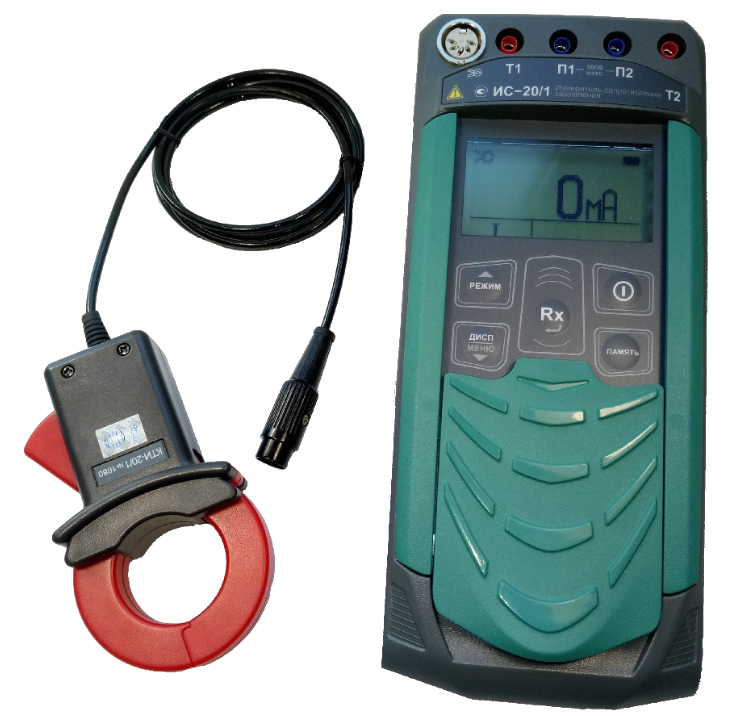

Измеритель сопротивления заземления ИС-20/1 с клещами КТИ 40 мм

Измеритель сопротивления заземления ИС-20/1 с клещами 40 мм предназначен для измерения сопротивления единичного заземлителя без разрыва системы заземления с помощью клещей КТИ-20/1 (40 мм). Измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до 100 Ом (нужны дополнительно клещи передающие КП-20/1, приобретаются дополнительно). Измерение сопротивления элементов заземления двух-, трёх- или четырёхпроводным методом в диапазоне 1мОм-10 кОм. Память на 10000 измерений, беспроводная связь с компьютером.

– измерение сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм

– измерение сопротивления единичного заземлителя в многоэлементном заземлении без разрыва цепи заземлителей

– измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до100 Ом

– измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм

– измерение переменного тока частотой 50Гц от 1 мА до 2,5А

– вычисление удельного сопротивления грунта в Ом/м.

Особенности измерителя сопротивления заземления ИС-20/1 с клещами 40 мм:

• Защита от появления напряжения во время измерения
• Автоматический выбор диапазонов измерений
• Возможность калибровки прибора на сопротивление измерительных проводов произвольной длины при измерении по двухпроводной схеме
• Высокая помехоустойчивость
• Высокоинформативный ЖК дисплей
• Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54
• Встроенная память на измерений
• Автоматическое отключение питания
• Индикация состояния внутреннего источника питания
• Система защиты аккумулятора от перезаряда
• Защита от неправильного включения
• Связь с компьютером
• Встроенная память на 10000 измерений
• Связь с компьютером
• Программа для работы с ПК: RS-Terminal

Устройство и работа прибора ИС-20/1 с клещами 40 мм:

Органы управления, индикации и сигнальные разъемы располагаются на передней панели прибора. Вся индикация прибора ИС-20/1 выводится на жидкокристаллический индикатор. Прибор ИС-20/1 формирует измерительный стабилизированный импульсный ток переменной полярности (меандр), частотой 128 Гц (512 Гц в режиме измерения; сопротивления двумя клещами), амплитудное значение силы тока не более 260 мА, максимальное амплитудное значение выходного напряжения без нагрузки не более 42 В. Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал постоянного напряжения. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения в удобной для восприятия форме выводится на индикатор прибора ИС-20/1. Единицы измерения определяются автоматически.

Технические характеристики измерителя сопротивления заземления ИС-20/1 с клещами 40 мм:

Комплект поставки измерителя сопротивления заземления ИС-20/1 с клещами 40 мм:

• измеритель ИС-20/1  с клещами 40 мм
• аккумулятор Ni-MH 6 В (установлен в приборе)
• адаптер для заряда аккумулятора
• струбцина для подключения к шине заземления
• изолированный зажим типа “крокодил”2
• провод 1,5 м с острым зондом2
• провод 40 м на катушке2
• клещи индукционные КИ-20/1*
• клещи измерительные КТИ-20/1
• Bluetooth-USB адаптер
• руководство по эксплуатации
• сумка для переноски

*Поставляется по отдельному заказу. Предназначены для измерения сопротивления заземления методом двух клещей.

Дополнительно прибор может быть укомплектован 4-мя штырями длиной 1м
