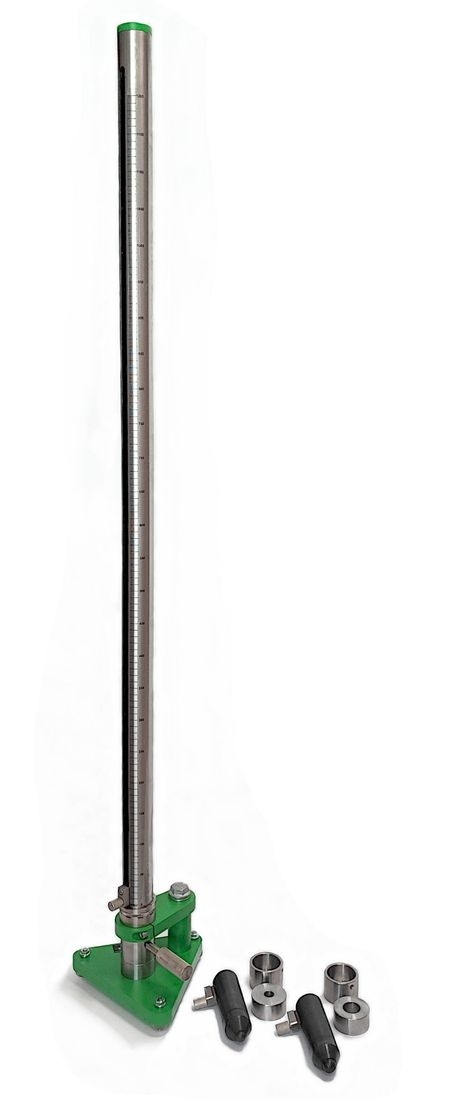

ИЗМЕРИТЕЛЬ ПРОЧНОСТИ ПОКРЫТИЙ ПРОМТ УДАР

Описание измерителя прочности ПРОМТ УДАР:

Измеритель прочности покрытий ПРОМТ УДАР предназначен для определения прочности покрытий и материалов при ударе грузомопределенной массы в свободном падении с заданной высоты. Прибор изготавливается для испытаний по ГОСТ Р 53007-2008, ГОСТ 4765-73, ГОСТ 30673-2013, ГОСТ 51164-98, ГОСТ 22233-2018, ISO 6272:2002, ISO 3127:1994, ASTM D 2794 или иным нормативным документам либо ТЗ заказчика. Пришел на смену устройству NOVOTEST Удар.

Применяется для испытания покрытий на металлах и иных материалах, а также определения прочности алюминиевых и поливинилхлоридных профилей, пластмасс, паркета, деревянных панелей, керамики, стекла, бетона, наливных полов и тд. Работа измерителя заключается в определении максимальной высоты в сантиметрах, с которой груз нужной массы при свободном падении не причиняет каких-либо видимых механических повреждений лакокрасочному покрытию либо в проверке соответствия покрытия определенным требованиям (испытание по схеме не разрушилось/разрушилось при заданной высоте падения и массе груза).

В зависимости от типа имеет в основании зажимное устройство, площадку с направляющими либо же регулируемые ножки для установки на объекте контроля. Возможно использование одного прибора по нескольким нормативным документам путем смены груза и ответной части (наковальни).

НАЗНАЧЕНИЕ:

Определение прочности при ударе:

• покрытий
• материалов

ОСОБЕННОСТИ:

• изготовление по любому ГОСТ, нормативному документу или ТЗ заказчика;
• возможность смены груза и ответной части для использования по нескольким нормативным документам;
• возможность докупить в дальнейшем дополнительные грузы, утяжелители и ответные части;
• простая и надежная металлическая конструкция;
• применение не требует специальных навыков или обучения.

Технические характеристики ПРОМТ УДАР:

Удар ГОСТ 4765-73 (Материалы лакокрасочные. Метод определения прочности при ударе) – тип У-1:

* – c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы – 1200 мм.

Удар ГОСТ 4765-73 – тип У-2:

* – c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы – 1200 мм.

Удар ГОСТ 4765-73 – тип У-2М:

* – c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы – 1200 мм.

Удар ГОСТ 51164-98 (Трубопроводы стальные магистральные. Общие требования к защите от коррозии) – применяется для контроля защитных покрытий труб непосредственно на трубе:

** – возможен заказ дополнительных утяжелителей по 0,25 кг.

Удар ГОСТ 53007-2008 (ИСО 6272-1:2002) (Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе):

* – c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы – 1200 мм.

Удар ГОСТ 22233-2018 (Профили пресованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций):

* – c 2017 г. прибор поставляется в универсальной модификации с длинной шкалы – 1200 мм.

Удар ГОСТ 30673-2013 (Профили поливинилхлоридные для оконных и дверных блоков):

Удар ГОСТ 30630.1.10-2013 (Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий):

Любой прибор может быть укомплектован дополнительными стандартными и нестандартными грузами, бойками и ответными наковальнями, изготовлен иной высоты либо полностью произведен в соответствии с пожеланиями заказчика.

Комплект поставки ПРОМТ УДАР:

Комплектация ПРОМТ УДАР в соответствии со стандартами:

Существуют самые разные модификации модели прибора Удар, в зависимости от требований нормативной документации и пожеланий заказчика. Комплектацию каждого стандартного прибора возможно изменить дозаказав дополнительные грузы, наковальни, утяжелители или изменив высоту шкалы устройства.

КОМПЛЕКТ ПОСТАВКИ:

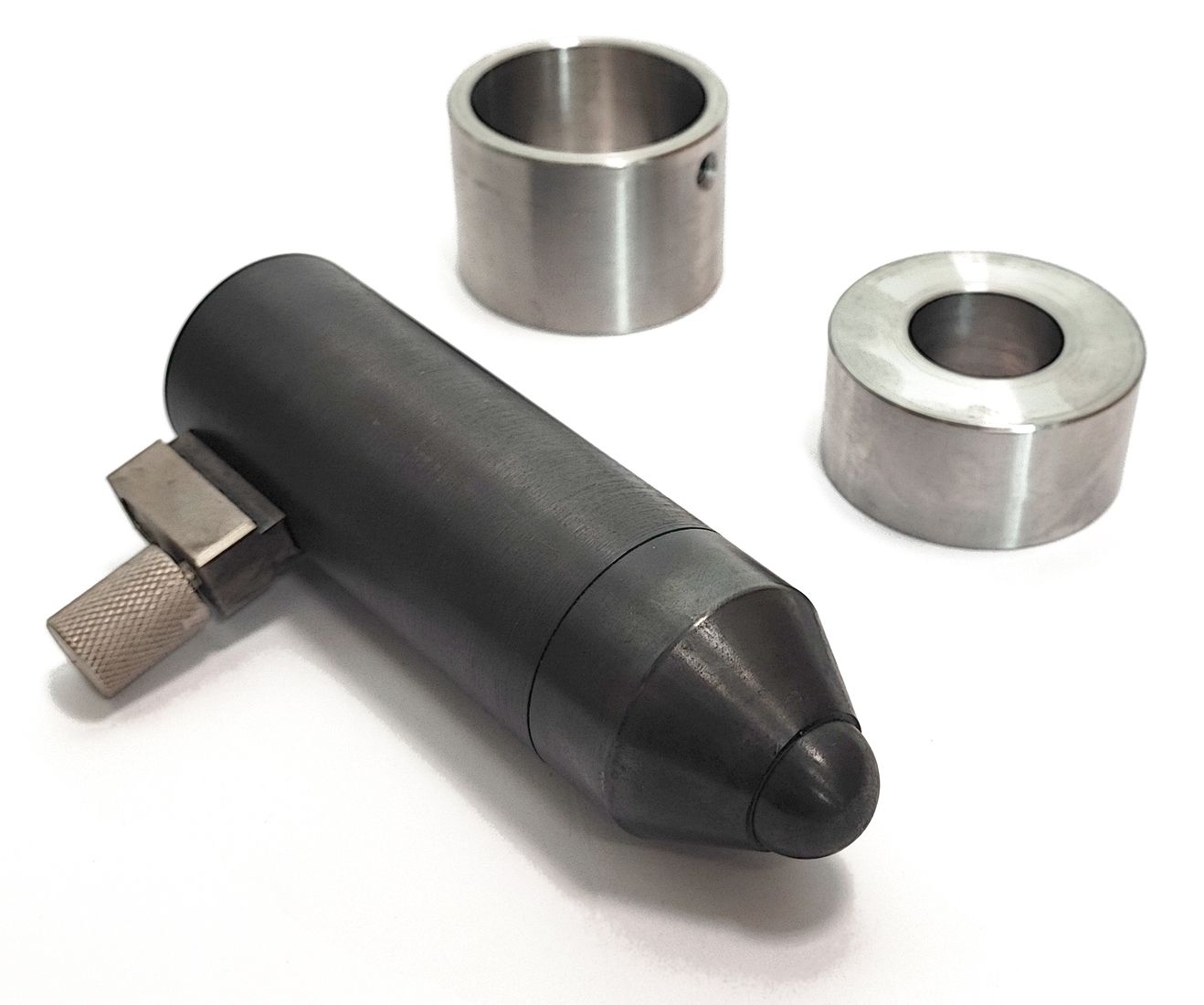

• прибор в сборе с грузом(ми), бойком(ми) и наковальней(ми) в соответствии со спецификацией
• паспорт
• упаковочная тара.

Дополнительные опции для заказа:

• свидетельство об аттестации
• нестандартная высота
• дополнительные грузы
• дополнительные бойки
• дополнительные наковальни

Работа с прибором ПРОМТ УДАР:

Методика контроля:

Два способа проведения испытаний:

• Испытание покрытия путем воздействия определенной массы груза с определенной высоты падения, результаты которого проверяются на соответствие конкретным требованиям;
• Определение минимальной высоты падения при постепенном повышении высоты падения и минимальной массы груза, при которых исследуемое покрытие растрескалось или отслоилось от окрашиваемой поверхности.

Алгоритм проведения испытаний:

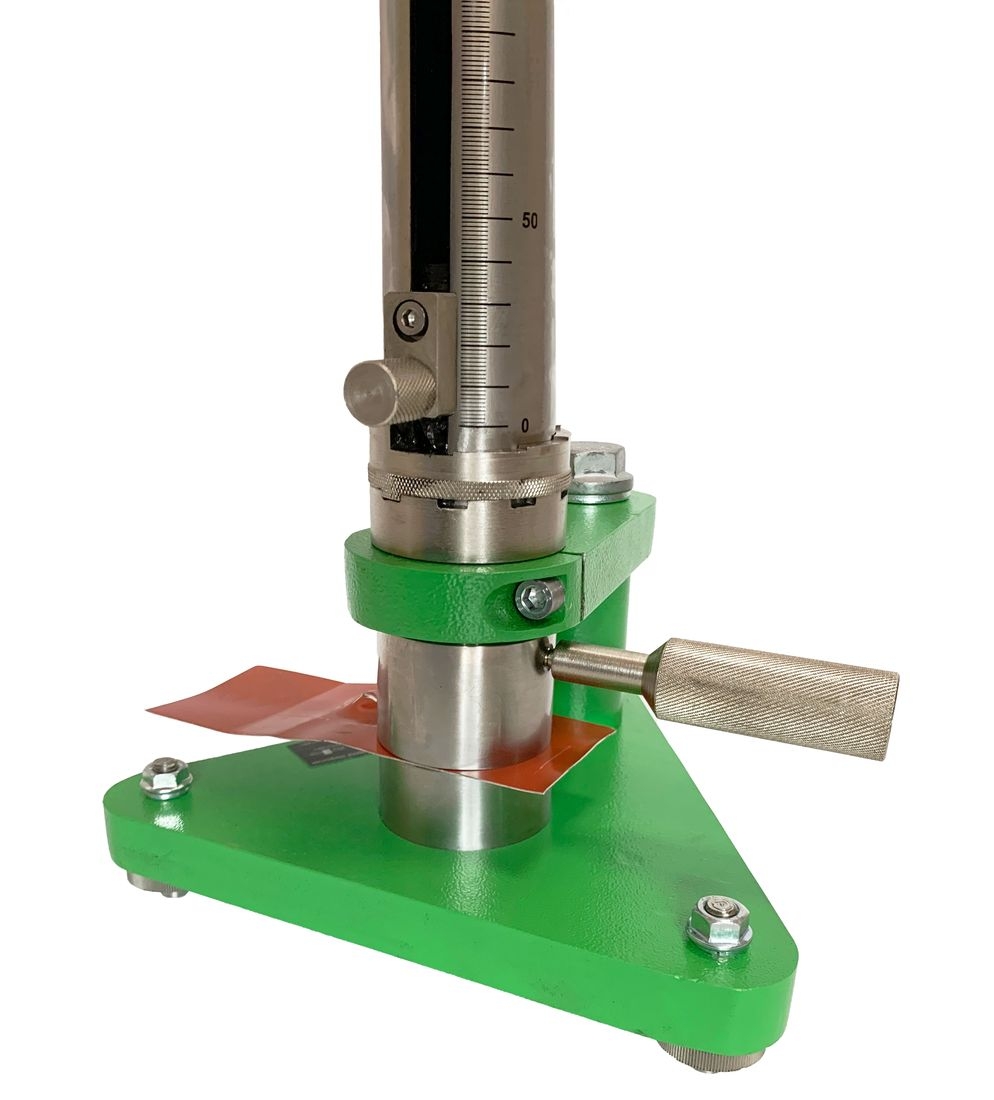

• Нужный груз устанавливается на требуемой высоте. В случае необходимости используются подходящие ограничители с определенной толщиной для ограничения глубины вдавливания. Исследуемая пластинка помещается на наковальню покрытием наружу (прямой удар) или внутрь (обратный удар). Данная пластинка удерживается в таком положении при помощи прижимной муфты. Далее груз освобождается, падает на исследуемую пластинку на наковальне. Покрытие осматривается с помощью лупы.
