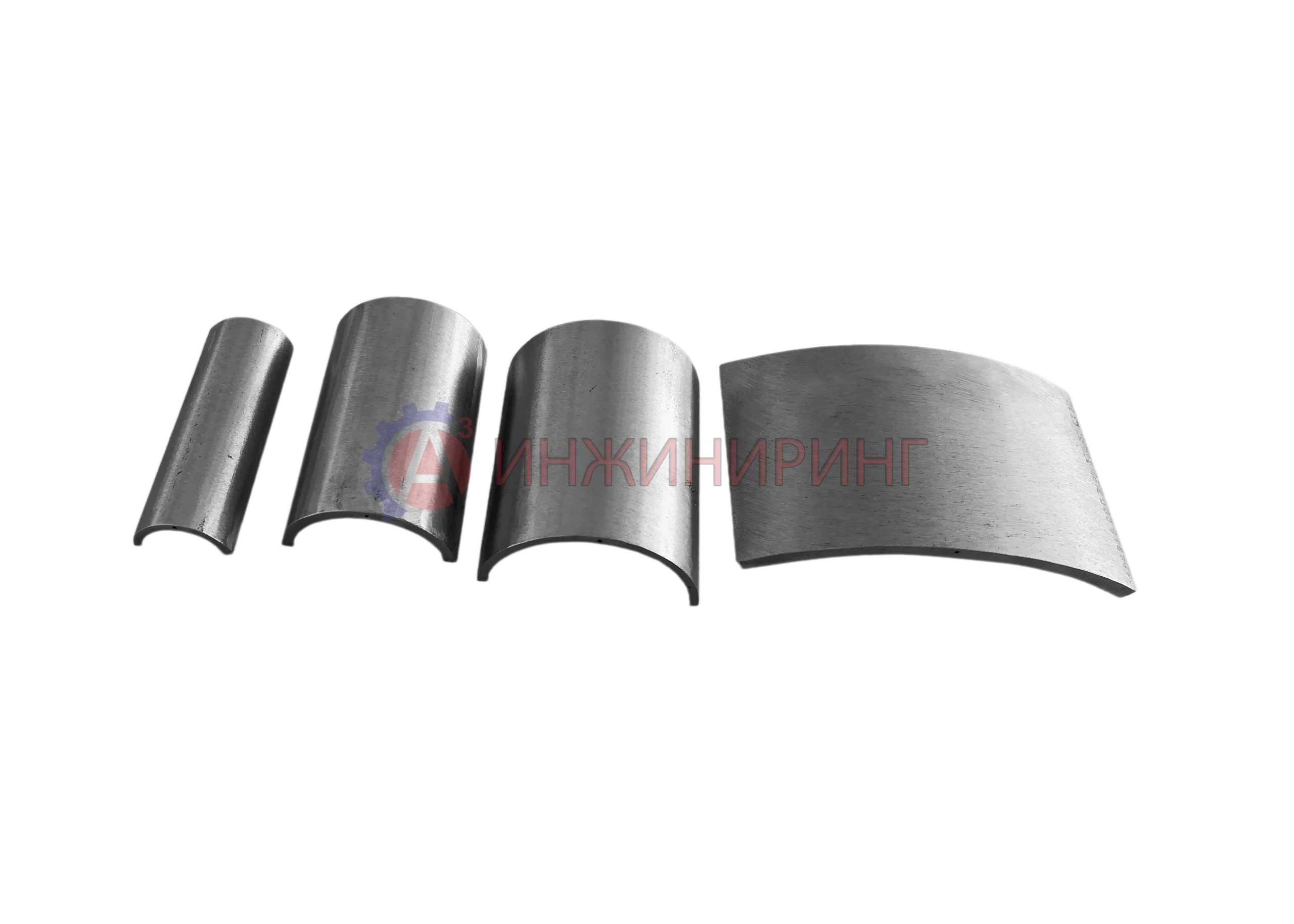

Хордовый СОП для УЗК труб из металла

Назначение

Стандартный образец (СОП) с отражателем типа «плоскодонное отверстие» применяют для настройки чувствительности ультразвукового дефектоскопа при ультразвуковом контроле стальных  трубопроводов преобразователями П122 «хордового» типа.

Отличительные особенности

1. Стандартный образец (СОП) может иметь один или несколько отражателей типа «плоскодонное отверстие»;
2. Стандартный образец (СОП) с плоскодонным отражателем представляет собой металлический блок, в котором выполнен плоскодонный отражатель, ориентированный перпендикулярно акустической оси преобразователя. Глубина расположения плоскодонного отражателя должна соответствовать требованиям НТД.
3. Шероховатость обработки поверхности стандартных образцов (СОП), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
4. Предпочтительным считается изготовление стандартных образцов (СОП) из материала Заказчика т.к. стандартный образец (СОП) по своим акустическим свойствам будет соответствовать объекту контроля;
5. Стандартные образцы (СОП) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами ВСН 012-88, СНиП 3.03.01-87, РД 34.17.302-97, ПБ 03-585-03, СТО 00220256-005-2005, ОП 501 ЦД-97, ВСН 012-88, РД РОСЭК-001-96 и т.д.
6. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый стандартный образец (СОП) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

К производимым нами хордовым СОП (НО) для настройки чувствительности, независимо от НТД, предъявляется следующие требования:

• равномерность акустических свойств, таких как затухание и скорость распространения ультразвуковых колебаний. Хордовый СОП  с отражателями типа “плоскодонное отверстие” отличаются по этим параметрам в пределах одной серии не более, чем ± 5%;
• отсутствие в материале хордовых СОП естественных несплошностей, выявляемых при поисковом уровне чувствительности, заданной для данного объекта контроля;
• допустимое соотношение сигнал / шум, при настройке по хордовому СОП, должно быть не меньше, чем 12 dB, для углеродистых и низколегированных сталей. Данный критерий во многом зависит и может изменяться в зависимости от структуры материала СОП (от размера зерна) и от используемых параметров контроля;

Цена на хордовый СОП может измениться если:

1. Если количество искусственных отражателей будет не соответствовать требованиям НТД.

2. Если в тз Заказчика будет указано нанесение искусственных дефектов электро-эррозионным способом.

3. Если материал образца 12Х18Н10Т или 08Х18Н10Т или аналогичный по свойствам – тогда цена и сроки поставки обсуждаются в индивидуальном порядке.

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)
