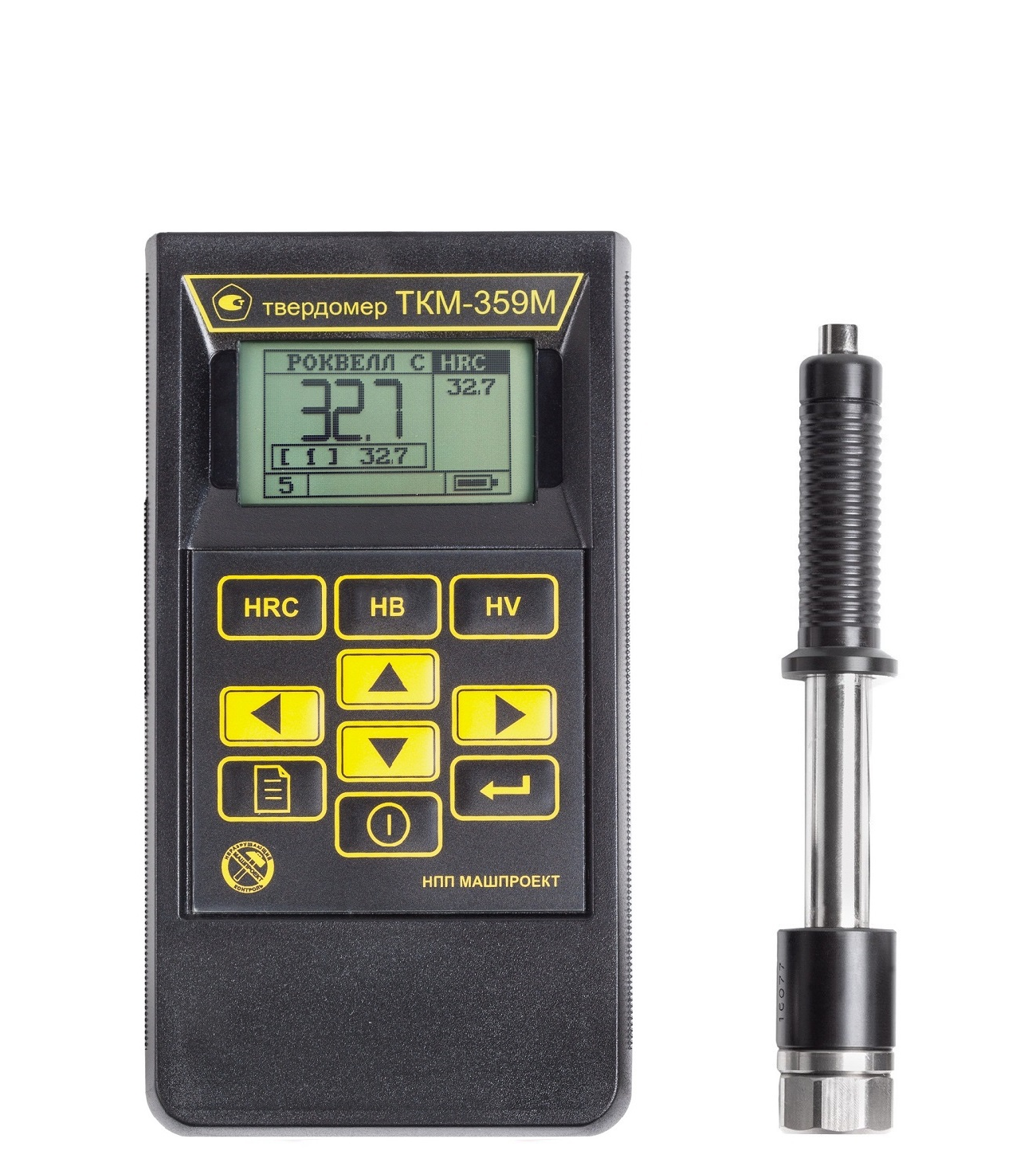

Динамический твердомер ТКМ-359М
₽79,353.00
Гарантия: 3 года
Под заказ
Уточнить цену и наличиеОтветим по срокам поставки, актуальной цене и комплектации под вашу задачу.
Поверка и документыпаспорта, свидетельства, закрывающие
Доставка ТК по РФ и СНГдо терминала, склада или объекта
Оплата по счетудля организаций, без предоплаты онлайн
Описание
Назначение прибора:
Легкий переносной динамический твердомер ТКМ-359 применяется для оперативного измерения твердости металлов, контроля качества термообработки, закалки ТВЧ, оценки механической, прочности. Реализует измерения в основных стандартизованных шкалах твердости – HRC, HB, HV, шкалах HRA, HRB, HSh и σв (предел прочности на разрыв пересчет по ГОСТ 22791-77, для сталей перлитного класса). Твердомер ТКМ-359 предназначен для применения в полевых, цеховых и лабораторных условиях.
Принцип действия твердомера ТКМ-359 – динамический. Твердомер работает по методу Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.
ТКМ-359М выполняет контроль твердости:
- углеродистых и конструкционных сталей с использованием дополнительных калибровок,
- поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.),
- изделий сложной конфигурации (зубьев шестерен, труб, валов),
- тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).
Отличительные особенности конструкции динамического твердомера ТКМ-359М:
- Легкий прочный малогабаритный корпус обеспечивает удобство пользования прибором в цеховых условиях.
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Гибкая организация памяти.
- Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости.
- Программирование:
– дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Твердомер ТКМ-359М обладает следующими преимуществами:
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
- Возможность идентификации материалов в заготовительном производстве.
- Малая чувствительность к кривизне изделия и шероховатости поверхности.
- Контроль характера изменения твердости по поверхности изделия.
- Контроль «объемной твердости».
- Измерение твердости в труднодоступных местах.
- Пространственное положение датчика не влияет на результат измерения.
- Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
- По желанию Заказчика – оснащение дополнительными сменными датчиками с различными габаритами,
жесткостью пружины, твердостью индентора и позиционирующей насадкой.
Технические характеристики динамического твердомера ТКМ-359М:
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам: | |
| по Бринеллю | 90- 450 HB |
| по Роквеллу C | 20 – 70 HRC |
| по Виккерсу | 240 – 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда | |
| по Бринеллю | |
| в диапазоне (90…150) НВ | ±10 НВ |
| В диапазоне (150…300) НВ | ±15 НВ |
| В диапазоне (300…450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240…500) HV | ±15 HV |
| в диапазоне (500…800) HV | ±20 HV |
| в диапазоне (800…940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика | от 7 мм на плоскости |
| Число замеров для вычисления среднего значения | 1–20 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Время одного замера твердости | 2 сек. |
| Емкость памяти результатов измерений | 6000 |
| Число шкал, программируемых пользователем | 3 |
| Число возможных дополнительных калибровок к шкалам твердомера | по 3 для каждой шкалы |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 30 |
| Сигнализация о выходе результата измерения за допустимые границы | нет |
| Связь с компьютером | RS-232C |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 150x81x31 мм |
| Масса электронного блока твердомера | 300 г |
| Масса датчиков не более | 300 г |
| Диапазон рабочих температур | -15 … + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |
Характеристика датчиков к твердомерам серии ТКМ-359
| Тип датчика |
Длина, мм |
Диаметр, мм |
Рекомендуемая масса/толщина/шероховатость контролируемого изделия | Применение | Примечание |
| «D» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Решение основной массы задач контроля. | Штатный датчик. |
| «E» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Имеет индентер из поликристалла – кубического нитрида Бора. Для массового контроля материалов повышенной твердости. |
Используется в случае
невозможности применения УЗ твердомера ТКМ-459.
|
| «G» | 200 | 29 | 6 кг/55 мм/Ra 7,2 | Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм. |
*Энергия удара увеличена в 10 раз.
Допускается использование только
на твердости менее 450 НВ.
|
*По сравнению со стандартным датчиком тип «D».
Требования к контролируемому изделию:
| Масса более 5 кг, толщина более 6 мм | дополнительная подготовка не требуется |
| Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм | дополнительная подготовка не требуется |
| Остальные изделия | изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика | |
Режимы работы твердомера ТКМ-359М
| Режим измерения | Отображение результатов измерений | Применение |
| по основным шкалам | основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | измерение твердости основной массы контролируемых изделий |
| с использованием дополнительных калибровок к основным шкалам | по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| по дополнительным шкалам (определяются пользователем или добавляются производителем) | шкалы программируются самим пользователем | решение специальных задач |
Обработка результатов в памяти прибора
- Автоматический отброс результатов, некорректно проведенных замеров.
- Вычисление среднего значения, среднеквадратичного отклонения.
