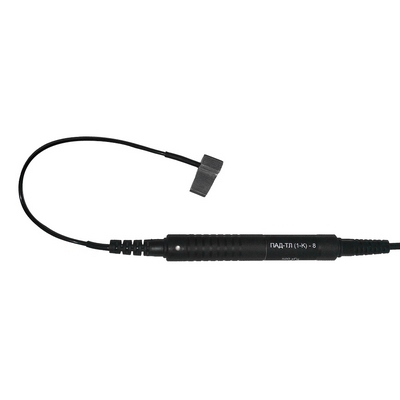

Дифференциальный преобразователь ПАД-ТЛ (1-К)-8
₽23,246.00
Дифференциальные преобразователи ПАД-ТЛ (1-К)-8 предназначены для:
- контроля кромок лопаток газотурбинных двигателей, компрессоров, а так же лопаток паровых турбин, ступеней высокого давления;
- обнаружения трещин, развивающихся от кромки лопатки, располагающихся по всей длине пера лопатки.
Под заказ
Дифференциальные преобразователи ПАД-ТЛ (1-К)-8 предназначены для:
- контроля кромок лопаток газотурбинных двигателей, компрессоров, а так же лопаток паровых турбин, ступеней высокого давления;
- обнаружения трещин, развивающихся от кромки лопатки, располагающихся по всей длине пера лопатки.
При проведении контроля корпус преобразователя удерживается на кромке непосредственно рукой оператора.
Отличительные особенности преобразователя ПАД-ТЛ (1-К)-8:
- все дифференциальные преобразователи оснащены ограничительным упором для контроля зоны пера лопатки возле кромки, шириной 4 мм. Для контроля всех кромок лопатки по всей длине пера (от основания пера без отступа и до его кончика) с обеих сторон лопатки, преобразователи данного типа выпускаются в двух, зеркально-отраженных исполнениях;
- серия включает в себя преобразователи для контроля турбин как в разобранном состоянии, без ограничений доступа к лопаткам (в условиях ремонта), так и в условиях с ограниченным доступом, используя отверстия технологических люков;
- дифференциальные преобразователи не чувствительны к плавным изменениям свойств материала лопатки, что исключает появление ложных срабатываний сигнализации дефекта;
- позволяют контролировать лопатки изготовленные как из ферромагнитных, так и из неферромагнитных коррозионностойких, жаропрочных сталей и титановых сплавов.
Технические характеристики преобразователя ПАД-ТЛ (1-К)-8:
| Материал контролируемых объектов | титановые и жаростойкие неферромагнитные сплавы, σ = 0,4÷4 МСм/м |
| Размер зоны контроля | 4 х 8 мм |
| Частота тока возбуждения | 500 кГц |
| Обнаруживаемые дефекты | трещины, ориентированные перпендикулярно кромке, ±30° |
| Порог чувствительности | трещина глубиной 0,1 мм |
| Допускаемый диапазон изменения толщины зазора или неэлектропроводящего покрытия, через который возможно обнаружить: | |
| – дефект минимального размера | 0÷0,15 мм |
| – сквозной дефект | 0÷0,5 мм |
| Контрольный образец: | |
| – основной | СО-210.03 (Ti) |
| – дополнительные | СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09 (SS-NFM), СО-210.10 (SS-FM) |
| Требования по доступу к объекту контроля во время проведения контроля: | |
| – ПАД-ТЛ(1-С)-8, ПАД-ТЛ(1-К)-8 | требуется открытый доступ к объекту контроля |
| – ПАД-ТЛ(Г2-С)-8, ПАД-ТЛ(Г2-К)-8 | допускается проведение контроля с ограниченным доступом к объекту контроля |
Комплект поставки преобразователя ПАД-ТЛ (1-К)-8:
- преобразователь;
- паспорт;
- защитная армированная тефлоновая лента — 1 рулон;
- упаковка.
