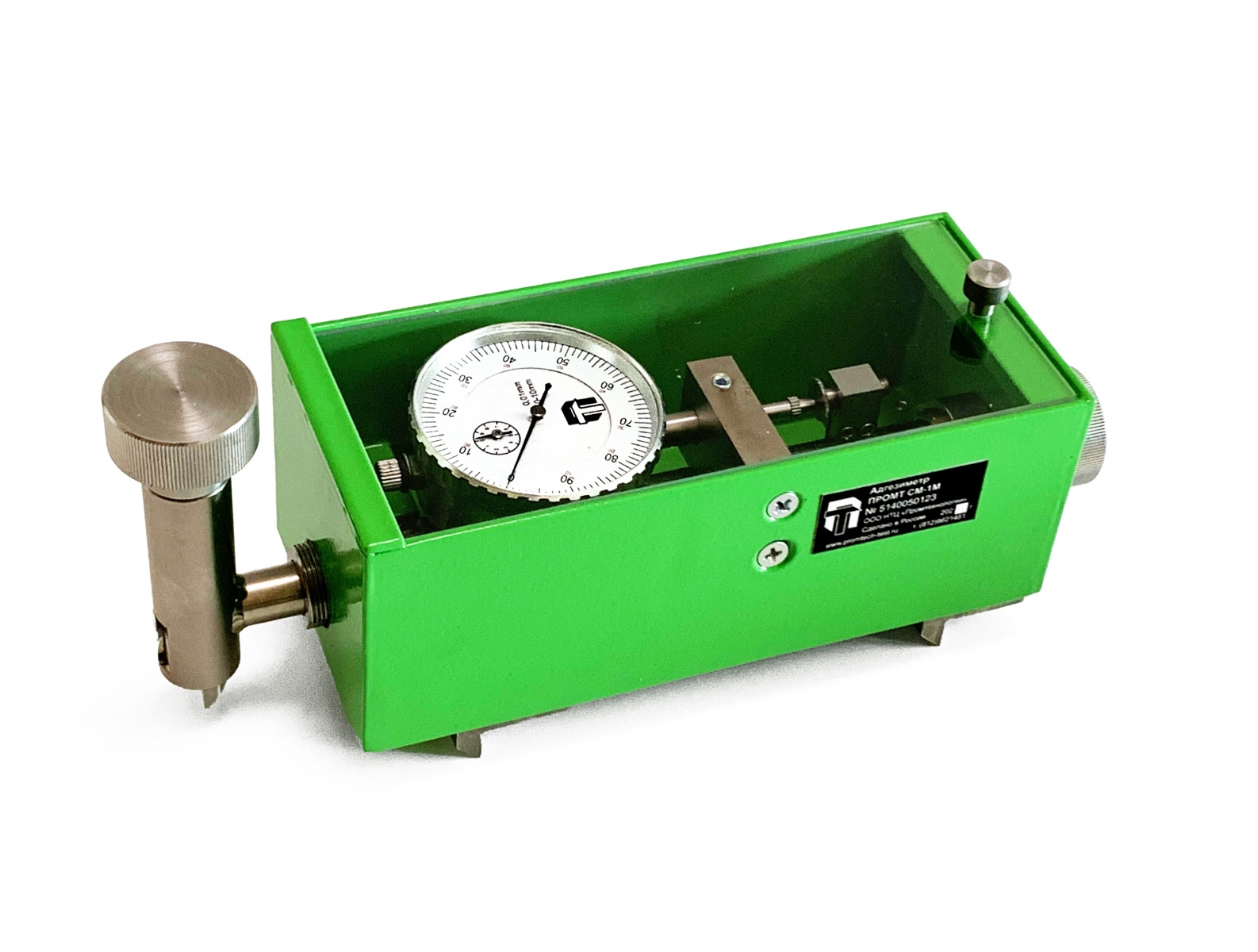

Адгезиметр битумной и мастичной изоляции NOVOTEST СМ-1М

Адгезиметр Novotest СМ-1М предназначен для измерения адгезии битумной изоляции трубопроводов и других изоляционных покрытий на битумной основе в соответствии с ГОСТ Р 51164-98 (Трубопроводы стальные магистральные). Адгезиметр СМ-1М – механический прибор, определяющий адгезию как качественно, так и количественно, производя измерения силы прилипания битумной изоляции к поверхности трубопровода.

Адгезиметр битумной изоляции используется в процессе обследований и испытаний трубопроводов и иных металлоконструкций с защитным покрытием на основе битумных мастик. Прибор позволяет оперативно проконтролировать качество и прочность такой изоляции в полевых и лабораторных (цеховых) условиях.

Контроль адгезии защитных покрытий:

• Битумной изоляции на трубопроводах согласно ГОСТ Р 51164-98 (метод Б)
• прочих защитных покрытий на битумной основе на различных основаниях.

Отличительные особенности адгезиметра Novotest СМ-1М:

• Полностью соответствует ГОСТ
• Простота использования и наглядность полученных результатов
• Все необходимые для измерения дополнительные приспособления уже в комплекте поставки
• Возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
• Не требует специальных навыков для использования
• Небольшой вес и размер.

Технические характеристики адгезиметра Novotest СМ-1М:

Проведение измерения адгезиметром NOVOTEST СМ-1М в соответствии с ГОСТ Р 51164-98 (Метод Б):

• В качестве объектов измерения используются трубы с защитными покрытиями на основе битумных мастик.
• Определяются не менее трех точек находящихся на расстоянии не менее 0,5 метра друг от друга.
• Ножом надрезается до металла образец защитного покрытия 10х10 мм.
• Вокруг образца до металла срезается покрытие в виде площадки 30х35 мм.
• Адгезиметр устанавливается ножками на покрытие так чтобы он плотно уперся ножом в край вырезанного образца. Ножки должны войти в покрытие. С помощью винта нож опускается до металлической поверхности трубы в основание образца.
• Винт ведущего штока закручивается до упора, на индикаторе устанавливается «0».
• Через тарированную пружину вращением винта ведущего штока передается усилие на нож, а соответственно и на образец защитного покрытия. Наблюдается рост показаний индикатора.
• В момент сдвига покрытия происходит и смещение ножа, при этом рост показаний на индикаторе останавливается.
• Зафиксированный максимальный показатель индикатора в мм по шкале на крышке прибора переводится в усилие сдвига. Помимо этого визуально определяется характер разрушения (адгезионный, когезионный, смешанный).
• Адгезию защитного покрытия на основе битумных мастик определяет усилие сдвига образца такого покрытия площадью 1 см2 при температуре покрытия от -15°С до +25°С. ГОСТ (таблица 1) допускает показатель менее 0,20 МПа (2,00 кгс/см) при температуре выше +25°С.
• Итоговым значением адгезии битумных покрытий является среднее арифметическое 3-х измерений с погрешностью не превышающей 0,01 МПа (0,1 кгс/см).

Характер разрушения

• адгезионный – обнажение до металла;
• когезионный – отслаивание по подклеивающему слою или по грунтовке;
• смешанный – совмещение адгезионного и когезионного характеров разрушения.

Комплект поставки адгезиметра Novotest СМ-1М:

• адгезиметр;
• паспорт;
• футляр либо кейс.
