Искатель повреждений изоляции ИПИ-95

Аппаратура может быть использована для определения местоположения силового электрического кабеля переменного тока под нагрузкой.

В части воздействия климатических факторов внешней среды аппаратура выполнена для работы при температурах от -20 С до + 35 С и относительной влажности не более 80%.

Технические характеристики искателя повереждений изоляции трубопроводов ИПИ-95

Характеристики генератора

1. Максимальная мощность генератора, Вт, не менеена частоте 1кГц 75на частоте 300Гц 30.

2. Частота сигнала генератора, Гц 1000±1;300±1;

3. Генератор обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0.1 сек. Заполнение модулирующих импульсов напряжением сигнальной частоты составляет не менее 10%.

4. Напряжение питания генератора, В 9 – 16

5. Амплитуда выходного напряжения генератора без нагрузки при напряжении источника питания 12В регулируется от 3В (не более) до 100В (не менее) ступенчато с шагом не более 6дБ.

6. Габаритные размеры генератора, мм, не более 200´80´200.

7. Масса генератора, кг, не более 1

Характеристики приемника

1. Максимальная чувствительность приемника на частоте фильтра 300 Гц и 1000 Гц , мкВ/ 50.

2. Ширина полосы пропускания селективного усилителя приемника в режиме фильтра, Гц 300±30;

1000±100;

в режиме широкой полосы 100-3000.

3. Ослабление сигнала помехи промышленной частоты 50Гц селективным усилителем приемника в режиме фильтра, дБ, не менее 50.

4. Номинальное напряжение питания приемника (шесть элементов форм-фактора «АА»), В от 6 до 9.

5. Потребляемый приемником ток, мА, не более 7.

6. Габаритные размеры приемника, мм, не более 170´60´140.

7. Масса приемника, кг, не более 0.5.

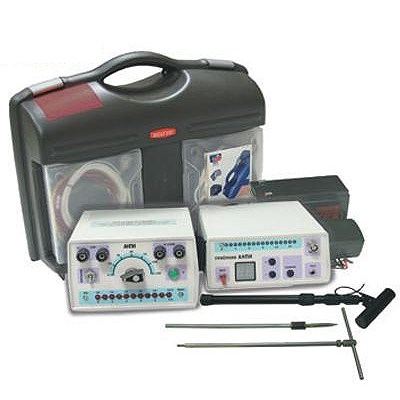

Комплект поставки искателя повреждений изоляции ИПИ-95

ПРИНЦИП РАБОТЫ АППАРАТУРЫ ИПИ-95

Обнаружение мест повреждения изоляции по оценке потенциалов с поверхности земли вдоль трассы трубопровода, создаваемых генератором и изменяющихся в зависимости от качества изоляции трубопровода.

Определение месторасположения и глубины заложения трассы основан на обнаружение электромагнитного поля, создаваемого вокруг исследуемой коммуникации протекающим по ней переменного тока генератора или другого источника.

КОНСТРУКЦИЯ ПРИБОРА ИПИ-95

Конструктивно аппаратура ИПИ-95 выполнена в виде двух отдельных блоков: блок генератора (ИПИ-95 -Г) и блок приемника (ИПИ-95- П). Схема генератора смонтирована на одной двухсторонней печатной плате и элементах конструкции, расположенных перпендикулярно печатной плате. При этом кожух генератора свободно устанавливается на элементах конструкции. Аналогичная конструкция у приемника. Генератор выполнен в переносном (чемоданном) варианте. Конструкция приемника позволяет закрепление его на поясе оператора.
